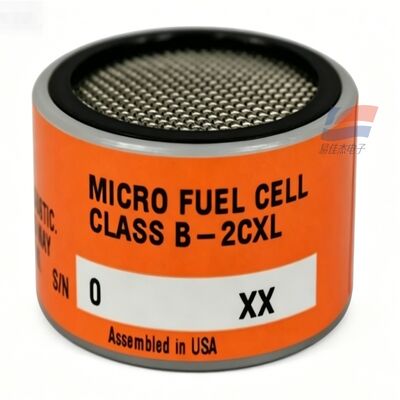

YJJ C06689-B2CXL Classe B-2CXL Capteur d'oxygène à très faible concentration 0-1ppm O2 Fabrication de plaquettes de semi-conducteurs

Description du produit:

YJJ C06689-B2CXL Classe B-2CXL Capteur d'oxygène à concentration ultra-faible pour la fabrication de plaquettes de semi-conducteurs O2

Caractéristiques:

I. Informations de base sur le produit

Marque: Instruments analytiques de Teledyne (États-Unis)

Numéro de pièce d'origine: C06689-B2CXL, modèle interne: Classe B-2CXL

Principe de fonctionnement: micro-piles à combustible jetables scellées (batterie à oxygène électrochimique), électrolyte interne à 15% KOH, structure à double électrode,génération d'oxygène avec sortie de signal de courant linéaire de réduction d'oxydation

Distinction entre le positionnement du noyau

B-2C (C06689-B2C): portée 0 à 10 ppm de traces d'oxygène, universel sans détection de gaz de haute pureté de CO2

B-2CXL: modèle optimisé XL ultra-range, gamme minimale de 0 à 1 ppm, spécifiquement pour la surveillance de l'oxygène résiduel au niveau ppb des gaz inertes ultra-purs,est compatible avec l'analyseur d'oxygène trace de la série Teledyne INSTATRACE XL

Généralisation: interdite strictement à long terme dans les gaz contenant du CO2, le CO2 ne provoquera pas de dérive et aucune défaillance de mesure;ne convient que pour les gaz de procédés inertes/carbone-hydrogène sans dioxyde de carbone

II. Spécifications techniques de base

1. Plage de mesure

Plage de mesure standard: 0 ~ 1 ppm d'O2 (plage extrêmement basse, haute précision au niveau ppb)

Limites inférieures de détection: détection stable de l'oxygène résiduel au niveau ppb, adaptée à un contrôle strict de la pureté des gaz ultra-purs de semi-conducteurs et photovoltaïques

Comparaison B2C: la plage B2C est de 0 à 10 ppm, B2CXL réduit la plage de 10 fois, la résolution s'améliore, adaptée aux conditions d'oxygène extrêmement faibles

2Caractéristiques environnementales et électriques

Température de fonctionnement: 0°C à +50°C

Conditions d'humidité: 0~99% RH, pas d'eau de condensation, pas de brouillard d'huile

Pression: pression normale ± 10%, pas de choc à haute pression, changement soudain de pression négative

Caractéristiques de sortie: sortie de courant linéaire, correspondance dédiée à Teledyne INSTATRACE XL, analyseur d'oxygène trace de la série 3110XL, connexion de prise dédiée, ne peut pas être directement soudé aux broches

T90 Temps de réponse: 35 à 40 secondes, dérive minimale du signal d'oxygène, surveillance en ligne à long terme stable

Précision: erreur d'échelle totale < ± 2%, atténuation annuelle du signal < 5%

3. Durée de vie et garantie

Garantie d'usine originale: 6 mois

Durée de vie régulière: conditions de gaz d'azote / argon / hélium de haute pureté de 9 à 12 mois; le contact fréquent avec l'air, l'environnement riche en oxygène raccourcira considérablement la durée de vie

Conditions de conservation: sac en feuille d'aluminium d'origine scellé d'usine, protégé de la lumière, conservé à température ambiante, conservation non ouverte pendant 6 mois; après ouverture,L' électrolyte continue à se décomposer., il faut l' utiliser sur la machine dès que possible

Structure: emballage unique scellé, sans entretien, épuisement des électrolytes non régénérable, remplacement global direct

III. Caractéristiques essentielles du produit

Optimisation exclusive de l'analyseur XL: spécialement calibré pour l'analyseur d'oxygène de trace de la série Teledyne INSTATRACE XL, gamme ultra-faible de 0 à 1 ppm, résolution bien supérieure au modèle B2C standard;

Condition de fonctionnement spécifique sans CO2: point zéro stable dans un environnement sans CO2, sans dérive, résout le problème de distorsion dans les capteurs ordinaires pour la détection d'oxygène trace dans les gaz inertes de haute pureté;

Précision ultra-haute au niveau ppb: peut capturer des traces extrêmement faibles d'oxygène résiduel, répond aux normes de contrôle de la qualité des gaz ultra-pures dans les industries des semi-conducteurs, des batteries au lithium et des photovoltaïques;

Importation américaine d'origine, interface de prise standardisée, remplacement rapide sur place, pas besoin d'étalonnage complexe;

Structure étanche, sans entretien, sans besoin de remplissage d'eau, sans régularisation régulière, réduit les coûts d'exploitation et d'entretien.

IV. Scénarios d'application dans l'industrie (utilisations essentielles)

1. Fabrication de plaquettes de semi-conducteurs (application principale)

Surveillance en ligne de l'oxygène de trace de l'azote, de l'argon, du gaz porteur d'hélium de haute pureté / du gaz de purge au niveau ppb; diffusion des plaquettes, gravure, emballage,et la surveillance de l'oxygène résiduel des gaz de protection inertes des fours de dépôt de film afin d'éviter l'oxydation des copeaux et leur élimination;

Production et détection de pureté de remplissage de gaz rares spéciaux (néon, krypton, xénon) pour l'électronique.

2- batterie au lithium / nouvelle énergie photovoltaïque

La surveillance en temps réel de l'oxygène résiduel ultra-faible dans la cabine de protection contre l'azote dans l'atelier de remplissage des batteries au lithium, de cuisson sous vide et de formation;

L'analyse des impuretés d'oxygène dans les tuyaux de circulation inerte pour le frittage des plaquettes de silicium et les équipements de revêtement photovoltaïque.

3Industrie spéciale du gaz de haute pureté

contrôle des traces d'impuretés d'oxygène provenant d'hydrogène, d'éthylène, d'acétylène et de méthane de haute pureté;

Éléments de détection de base des équipements de détection de pureté des gaz de protection ultra-purs et des gaz de chromatographie de laboratoire.

4Traitement thermique et industrie chimique

Le moniteur de l'oxygène résiduel ultra-faible des gaz de protection inertes sans CO2 pour le recuit des métaux, le four de carburation;

Gaz de synthèse pétrochimique, conduites de procédés sans CO2 tracer l'impureté de l'oxygène analyse en ligne.

5. accessoires pour instruments

Les analyseurs d'oxygène de trace de la série Teledyne INSTATRACE XL, 3110XL sont équipés de capteurs d'usine d'origine.
