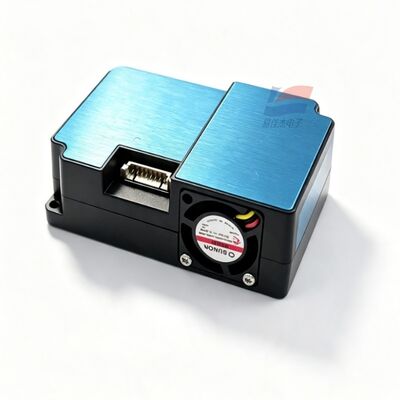

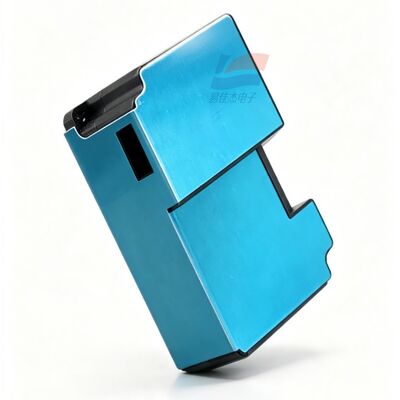

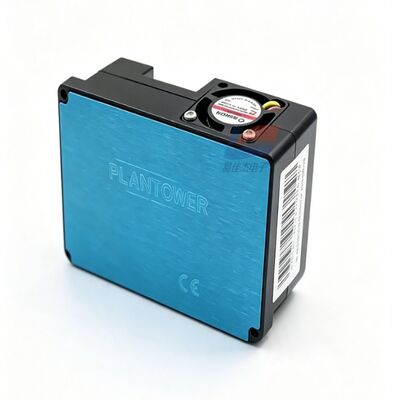

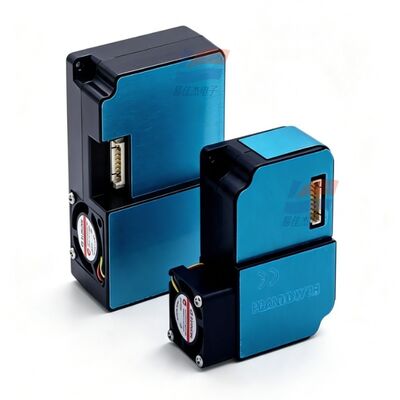

Module de détection de particules d'air numérique UART YJJ PMS1003 Laser PM2.5 PM10

Description du produit:

YJJ PMS1003 Laser PM2.5 PM10 Détecteur de poussière UART Module numérique de détection des particules d'air

Caractéristiques:

I. Introduction du produit

Le PMS1003 est un capteur de particules à diffusion laser à usage général, équipé d'un ventilateur miniature pour l'aspiration et le prélèvement d'échantillons, sortie numérique TTL-UART.Il peut simultanément détecter plusieurs tailles de particules de 0Il est principalement utilisé dans les instruments de détection de l'air, les purificateurs et le développement d'équipements de surveillance de l'environnement.

II. Paramètres techniques détaillés

Tableau

Paramètres de spécification de paramètre

Principe de détection Diffusion au laser Mie

Tailles de particules résolubles 0,3 à 1,0 μm, 1,0 à 2,5 μm, 2,5 à 10 μm

Efficacité de comptage 50% @ 0,3 μm; 98% ≥ 0,5 μm

Plage de mesure efficace des PM2,5 de 0 à 500 μg/m3

Dimension de mesure de la surcharge de PM2,5 Jusqu'à ≥ 1000 μg/m3

Résolution de concentration 1 μg/m3

L'erreur de mesure est de 0 à 100 μg/m3: ± 10 μg/m3; 100 à 500 μg/m3: ± 10% FS

Réponse d'échantillonnage unique < 1s; réponse globale stable ≤ 10s

Volume d'air d'échantillonnage standard 0,1 L

Voltage d'alimentation CC 4,5 à 5,5 V, typiquement 5 V

Consommation de courant ≤ 100 mA

Courant de veille en veille ≤ 200μA

Interface de communication TTL-UART (niveau 3,3 V), commutation d'échantillonnage en veille/en continu

Plage de température de fonctionnement -10°C à +60°C

Plage d'humidité de fonctionnement 0 à 95% RH, pas de condensation

Plage de température de stockage -40°C à +85°C

Taille globale 65 × 42,3 × 23 mm

Temps moyen entre les défaillances ≥ 3 ans

III. Fonctions des broches

L'alimentation électrique VCC - 5V

DNB - Terrain

SET - Mode Pin; niveau élevé pour l'échantillonnage continu, niveau bas pour le sommeil et l'économie d'énergie RXD

TXD (3.3V port série de transmission/réception)

Le pin de réinitialisation RESET

IV. Principaux avantages du produit

Ventilateur intégré pour l'admission active, réponse de détection rapide

Quantité de poussière de taille de particules multiples produite, concentration en masse PM1.0/PM2.5/PM10

Prise en charge du mode veille et de la faible consommation d'énergie, compatible avec les appareils alimentés par batterie

Port série TTL directement connecté au microcontrôleur, développement simple

V. Applications dans le secteur industriel

Purificateurs d'air ménagers, sondes de surveillance de la poussière des systèmes d'air frais

Détecteurs de la qualité de l'air intérieur, détecteurs de PM2,5

Maison intelligente, systèmes de contrôle de sécurité du bâtiment

Appareils simples de surveillance des poussières d'atelier et d'usine, chantier

Détecteurs environnementaux portables extérieurs, terminaux de surveillance environnementale

Piles de recharge, armoires de commande, détection de l'air dans les exploitations animales
