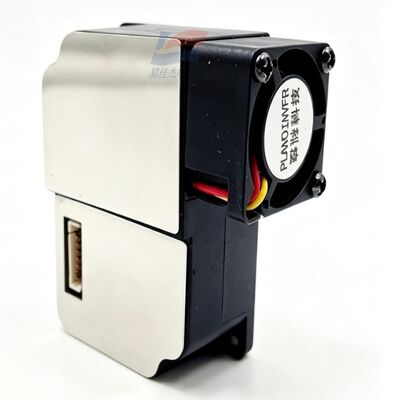

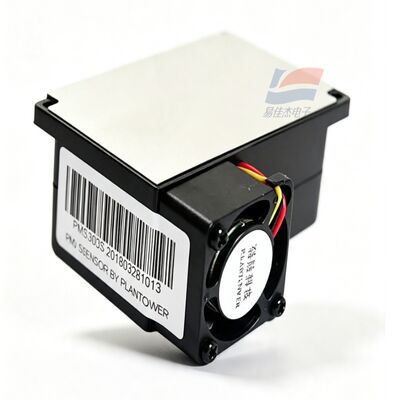

Module de détection de particules numérique UART YJJ PMS3003 Laser PM2.5 PM10

Description du produit:

YJJ PMS3003 Laser PM2.5 PM10 Sensor de poussière Module de détection numérique de particules UART

Caractéristiques:

I. Introduction du produit

Le PMS3003 est le capteur de poussière de troisième génération de type laser de dispersion, équipé d'un ventilateur d'admission d'air miniature; il produit des PM1.0, PM2.5Comparé à PMS1003, il a amélioré l'anti-interférence et la stabilité, avec une coque de blindage métallique,adapté au développement d'équipements de qualité de l'air intérieur et extérieur.

II. Paramètres techniques complets

Tableau

Détails de la spécification du paramètre

Principe de détection Diffusion au laser Mie

Dimension des particules Plage de 0,3 à 1,0 μm, 1,0 à 2,5 μm, 2,5 à 10 μm

Efficacité de comptage des particules 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Plage standard de 0 à 500 μg/m3

Limite supérieure de mesure de surcharge ≥ 1000 μg/m3

Résolution de concentration 1 μg/m3

Précision de mesure de 0 à 100 μg/m3: ± 10 μg/m3; de 100 à 500 μg/m3: ± 10% FS

Réponse d'échantillonnage unique < 1s; réponse globale stable ≤ 10s

Débit d'air d'échantillonnage 0,1 L/min

Voltage d'alimentation CC 4,5 à 5,5 V, typiquement 5 V

Courant de fonctionnement normal ≤ 100 mA

Courant de veille en veille ≤ 200 μA

Interface de communication TTL-UART, débit de Baud 9600, niveau 3.3V, prise en charge du mode lecture active/passive

Température de fonctionnement -10°C ~ +60°C

Température de stockage -40°C à +85°C

Humidité de fonctionnement 0 à 95% RH (pas de condensation)

Dimensions 65 × 42,3 × 23 mm

Temps moyen entre les défaillances ≥ 5 ans

III. 8Pin Pinout Définition

VCC: alimentation de 5 V

GND: sur le sol

SET: Mode pin; niveau élevé = échantillonnage continu, niveau bas = économie d'énergie pendant le sommeil

RXD: Capteur de réception du port série

TXD: Transmission du port série du capteur

Réinitialiser: épingle du module

7, 8. épingles non utilisées

IV. Avantages du produit

Puce de commande principale de troisième génération, plus petite dérive à long terme, résistance supérieure aux interférences de l'huile de cuisson et de la vapeur d'eau que PMS1003

Prend en charge une faible consommation d'énergie pendant le sommeil, adapté aux détecteurs portables alimentés par batterie

Peut produire deux ensembles de données: quantité de particules d'origine et concentration de particules calibrée CF standard

Enveloppe de blindage métallique, isolant les interférences électromagnétiques des circuits imprimés

V. Applications dans le secteur industriel

Purificateurs d'air, systèmes d'air frais, climatiseur central Ventilation sonde de surveillance de la poussière

Accueil/Détecteur de qualité de l'air PM2,5, détecteur de brouillard

Probe de surveillance de la poussière dans le bâtiment, atelier, usine, terminal de surveillance de l'air de la maison de reproduction

Système de contrôle automatique de la ventilation des bâtiments

Détecteur d'air du véhicule, équipement portable de détection de l'environnement extérieur

Invertisseur de puissance, armoire de commande électrique, surveillance des particules dans les serres
