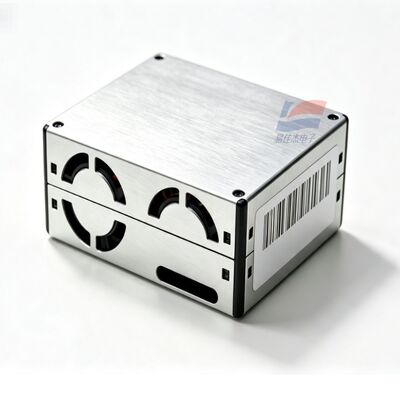

YJJ PMS6003 Laser PM2.5 PM10 Détecteur de poussière UART Module numérique de détection des particules

Description du produit :

Module de détection de particules numériques UART pour capteur laser YJJ PMS6003 PM2.5 PM10

Caractéristiques :

I. Introduction du produit

Le PMS6003 est un capteur de poussière de sixième génération à double calibration laser avec un boîtier en alliage d'aluminium métallique. Il est doté d'une double calibration mutuelle laser, d'une durée de vie des composants doublée, d'une dérive à long terme extrêmement faible et d'une sortie de port série TTL-UART capable d'afficher des quantités de particules de différentes tailles, des concentrations de PM1.0/PM2.5/PM10. Comparé aux PMS1003/3003, il offre une stabilité et une durée de vie considérablement améliorées, ce qui le rend adapté au développement d'équipements de surveillance de la qualité de l'air en ligne à long terme de qualité industrielle.

Capteur PMS6003

II. Paramètres techniques complets

Principe de détection : Diffusion de Mie à double laser, calibration mutuelle à double chemin optique

Résolution de la taille des particules : 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Efficacité de comptage des particules : 50 % à 0,3 μm ; 98 % ≥ 0,5 μm

Plage normale de PM2.5 : 0 - 500 μg/m³

Plage de surcharge de PM2.5 : ≥ 1000 μg/m³

Résolution de concentration : 1 μg/m³

Précision de mesure : 0 - 100 μg/m³ : ± 10 μg/m³ ; 100 - 500 μg/m³ : ± 10 % FS

Durée d'échantillonnage unique : < 1 s ; Réponse stable du système ≤ 10 s

Volume de débit d'air d'échantillonnage : 0,1 L/min

Tension d'alimentation : CC 4,5 - 5,5 V, standard 5 V

Courant de fonctionnement normal : ≤ 100 mA

Courant de veille en mode veille : ≤ 2 mA

Interface de communication : TTL-UART, débit en bauds 9600, niveau 3,3 V, prend en charge le mode de téléchargement actif et de requête passive

Température de fonctionnement : -10°C ~ +60°C

Température de stockage : -40°C ~ +85°C

Humidité applicable : 0 - 95 % HR (sans condensation)

Matériau du boîtier : Boîtier blindé métallique

Dimensions hors tout : 50 × 38 × 21 mm (volume inférieur à celui du PMS1003/3003)

Durée de vie moyenne sans défaut : ≥ 10 ans (durée de vie du laser doublée)

III. Brochage à 8 broches

VCC : Alimentation 5 V

GND : Masse

SET : Broche de mode ; Niveau haut = échantillonnage continu, Niveau bas = veille économie d'énergie

RXD : Réception du port série du capteur

TXD : Transmission du port série du capteur

RESET : Réinitialisation matérielle au niveau bas

7 - 8. Broches de réserve NC

IV. Avantages clés du produit

Calibration à double chemin optique laser, supprimant la dérive due au vieillissement du laser, durée de vie extrêmement longue

Boîtier métallique miniaturisé, meilleure résistance aux interférences électromagnétiques et à la fumée d'huile et à la vapeur d'eau par rapport au modèle précédent

Faible consommation d'énergie en veille, adapté aux instruments de détection portables alimentés par batterie au lithium

Produit à la fois le comptage brut des particules et les données de concentration de PM calibrées par CF

Forte cohérence de calibration en usine, pas besoin de calibration secondaire pour de grandes quantités d'équipements

V. Applications industrielles

Système d'air frais, purificateur d'air haut de gamme, sonde de surveillance des particules dans les conduits de climatisation centrale

Instrument de détection d'air intérieur commercial, appareil d'alarme de brouillard PM2.5 intérieur

Surveillance en ligne de la poussière sur les sites de construction, terminal de surveillance de la poussière dans les ateliers, usines, tunnels

Instrument de surveillance de l'air embarqué, station de recharge, armoire de commande électrique, surveillance environnementale de serre

Maison intelligente IoT, système de contrôle automatique de la ventilation des bâtiments, équipement de détection environnementale portable extérieur
