Module de détection de particules d'air numérique UART du capteur de poussière laser YJJ PMS9103M PM2.5 PM10

Description du produit:

YJJ PMS9103M Laser PM2.5 PM10 Détecteur de poussière UART Module numérique de détection des particules dans l'air

Caractéristiques:

I. Introduction du produit

Le PMS9103M est un nouveau détecteur de particules de dispersion laser ultra-mince d'une épaisseur de seulement 12 mm.Il est équipé d'un micro ventilateur d'aspiration et a TTL-UART sortie numériqueIl peut détecter des particules dont le diamètre varie de 0,3 à 10 μm et détecte les concentrations massiques de PM1.0/PM2.5/PM10.résistance élevée aux interférences électromagnétiques, et convient aux appareils portables et aux petits détecteurs de qualité de l'air.

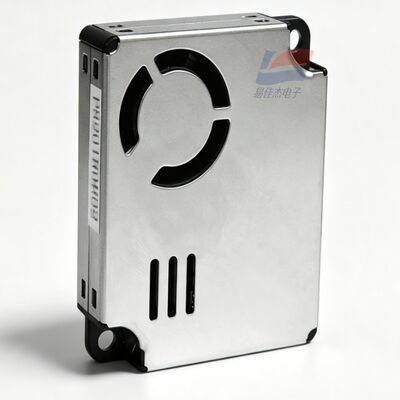

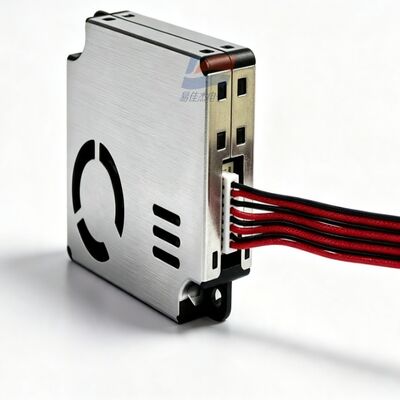

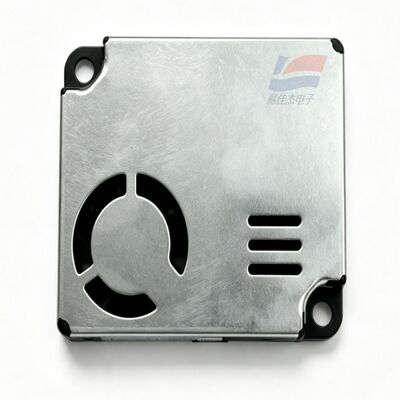

Apparence du capteur

II. Paramètres techniques complets

Principe de détection: diffusion au laser Mie

Taille des particules: 0,3 à 1,0 μm, 1,0 à 2,5 μm, 2,5 à 10 μm

Efficacité de comptage des particules: 50% à 0,3 μm; 98% à ≥ 0,5 μm

Plage de mesure standard des PM2,5: 0 à 500 μg/m3

Dimension de surcharge: 0 à 1000 μg/m3

Résolution de la concentration: 1 μg/m3

Précision de mesure: ±10 μg/m3 pour 0 à 100 μg/m3; ±10% FS pour 100 à 500 μg/m3

Temps de réponse unique: ≤1s; réponse stable de l'ensemble de la machine ≤10s

Volume de l'air d'échantillonnage unique: 0,1 L

L'alimentation électrique standard: DC5V (4,5 à 5,5 V)

Courant de pointe de fonctionnement: ≤ 100 mA

Courant de veille en veille: ≤ 200 μA

Interface de communication: TTL-UART, débit de 9600 baud, niveau de 3,3 V, mode double téléchargement actif / demande passive

Température de fonctionnement: -10°C ~ +60°C

Température de stockage: -40°C à +80°C

Humidité de fonctionnement: 0 à 95% RH, aucune condensation n'est autorisée

Taille globale: 48 × 40 × 12 mm (corps ultra-mince)

Temps moyen entre les défaillances: ≥15000 heures

Structure de l'enveloppe: blindage complet en métal, forte résistance aux interférences électromagnétiques et aux interférences de la fumée d'huile

III. 8Pin Pinout

VCC: alimentation +5V

GND: Terrain du terminal négatif d'alimentation électrique

SET: Mode Pin; Niveau élevé = échantillonnage continu; Niveau bas = mode veille et économie d'énergie

RXD: Réception des ports série du capteur (3,3 V)

TXD: Transmission des ports série du capteur (3,3 V)

RESET: épingle de réinitialisation matérielle de bas niveau

7, 8. NC épingles de rechange

IV. Principaux avantages du produit

Épaisseur ultra-mince de 12 mm, adaptée aux espaces étroits et intégrée dans les appareils portables

Enveloppe métallique à six côtés, détection stable dans des environnements électromagnétiques complexes

Prend en charge le mode veille à faible consommation, convivial pour les détecteurs portables alimentés par des piles au lithium

Peut produire des données brutes sur le nombre de particules + des paramètres de concentration de particules calibrés

Minimum capable de capturer des particules ultrafines de 0,3 μm, excellente sensibilité

V. Utilisations applicables à l'industrie

Détecteurs de qualité de l'air de bureau de petite taille, sondes portables de qualité de l'air portatives

Purificateurs d'air miniatures, sondes à poussière intégrées pour véhicules

Contrôleur de contrôle des risques domestiques intelligents, petits modules pour équipement de ventilation

Surveillance des poussières dans les serres, les armoires de commande électrique, les piles de charge, les boîtiers à instruments

Dispositifs portables de détection de l'environnement, terminaux de surveillance de l'environnement ultra-minces
