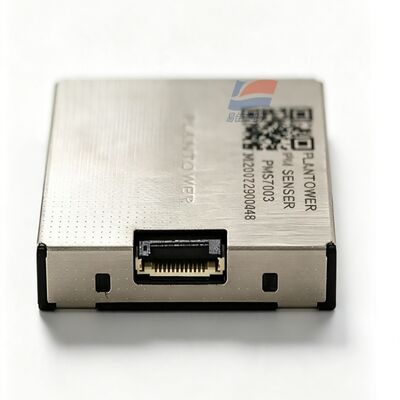

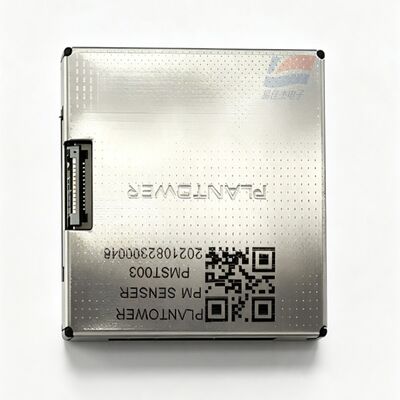

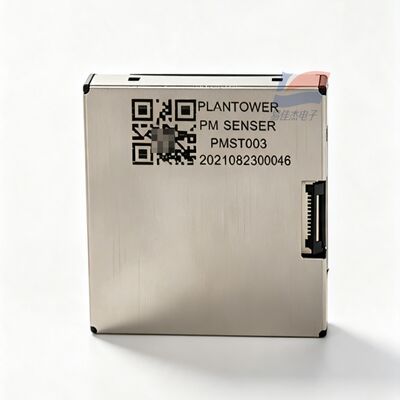

YJJ PMST003 Laser PM2.5 PM10 Sensor de poussière UART Module numérique de détection de particules

Description du produit:

YJJ PMST003 Laser PM2.5 PM10 Sensor de poussière UART Module numérique de détection de particules

Caractéristiques:

I. Introduction du produit

PMST003 Capteur de poussière de dispersion laser ultra-mince, d'une épaisseur totale de seulement 6,4 mm, doté d'une coque de blindage métallique entièrement fermée à six côtés; il produit des PM1.0, PM2.5Ce produit est conçu pour un volume extrêmement réduit, une excellente interférence anti-électromagnétique,et est adapté pour les appareils de détection d'air portables et portables compacts.

II. Paramètres techniques complets

Principe de détection: diffusion de la lumière au laser Mie

Détection des particules Taille des particules: 0,3 à 1,0 μm, 1,0 à 2,5 μm, 2,5 à 10 μm

Efficacité du comptage des particules: 50% @ 0,3 μm; 98% ≥ 0,5 μm

Particules PM2,5, plage standard: 0 à 500 μg/m3

Particules PM2,5 Surcharge Plage: 0 à 1000 μg/m3

Résolution de la concentration: 1 μg/m3

La précision de mesure: 0 à 100 μg/m3 ± 10 μg/m3; 100 à 1000 μg/m3 ± 10%FS

Réponse d'échantillonnage unique: < 1s; réponse stable de la machine entière ≤ 10s

Volume de l'air d'échantillonnage unique: 0,1 L

L'alimentation électrique standard: CC 4,5 à 5,5 V, typiquement 5 V

Courant de pointe de fonctionnement: ≤ 100 mA

Courant de veille en veille: ≤ 2 mA

Interface de communication: TTL-UART, débit baud 9600, niveau 3.3V, prend en charge le mode de téléchargement actif / demande passive

Température de fonctionnement: -10°C ~ +60°C

Température de stockage: -40°C à +80°C

Humidité de fonctionnement: 0 à 95% RH, aucune condensation n'est autorisée

Taille totale: 38 × 35 × 6,4 mm (ultra-mince 6,4 mm)

Temps moyen entre les défaillances: ≥ 20 000 heures

Structure de l'enveloppe: blindage à six côtés entièrement métallique, forte résistance à la fumée d'huile et aux interférences électromagnétiques

III. Définitions des broches (connecteur à 10 broches)

VCC: alimentation +5V

GND: sur le sol

SET: Mode de fonctionnement; niveau élevé pour l'échantillonnage continu, niveau bas pour le sommeil et l'économie d'énergie

RXD: Réception des ports série du capteur (3,3 V)

TXD: Transmission des ports série du capteur (3,3 V)

RESET: épingle de réinitialisation matérielle de bas niveau

7 - 10 épingles d'espacement NC

IV. Principaux avantages du produit

6.4 mm Corps ultra-mince, adapté aux cavités internes étroites et aux appareils portables portables

Enveloppe métallique fermée, détection stable dans des environnements électromagnétiques complexes

Prend en charge le mode veille pour une faible consommation d'énergie, compatible avec les équipements alimentés par batterie au lithium

Produit à la fois le nombre de particules brutes et les données de concentration de particules calibrées

La cohérence de l'étalonnage d'usine est élevée, aucune nécessité d'étalonnage secondaire pour de grandes quantités d'instruments

V. Applications dans le secteur industriel

Détecteur d'air portatif ultra-mince, module de détection environnementale portable

Purificateur d'air miniature pour véhicules, petit appareil de détection d'air de bureau

Contrôleur de contrôle des risques de la maison intelligente, équipement de micro ventilation

Unité d'alimentation, boîte de commande électrique, châssis à instruments de précision, surveillance interne de la poussière

Terminal de surveillance environnementale IoT ultra-mince, appareil portable, module de détection de l'air de bracelet
