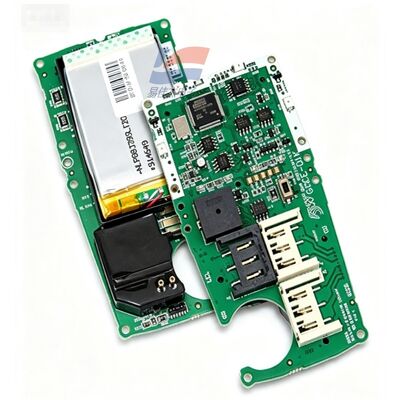

Carte mère principale YJJ MCX-MPCB1 pour pièces de rechange de détecteur portable multi-gaz

Description du produit :

Carte mère principale YJJ MCX-MPCB1 pour pièces de rechange de détecteur de gaz portable multi-gaz

Caractéristiques :

I. Introduction de base
La MCXL-MPCB1 est l'assemblage de carte mère de remplacement d'origine de l'usine pour le détecteur de gaz portable quatre-en-un GasAlertMicroClip-XL (MCXL). Le kit d'accessoires d'origine de l'usine comprend la carte mère, la batterie au lithium intégrée et un jeu complet de vis de fixation. Il est disponible en version équipée d'une batterie et en version carte mère autonome sans batterie.
II. Paramètres clés du matériel
Adaptateur : Détecteur quatre-en-un MicroClip-XL (modèle MCXL-XWHM-Y-CN)
Emplacements des capteurs : 4 bases de capteurs indépendantes, capables d'accueillir des sondes de gaz O2, CO, H2S et LEL combustibles
Puce de contrôle principale : MCU de qualité industrielle, responsable de la collecte des signaux de faible courant des capteurs électrochimiques et de combustion catalytique, de l'amplification du signal, de la conversion AD et du calcul de la concentration
Module d'alimentation : Équipé de la batterie au lithium intégrée d'origine ; l'ensemble de l'appareil peut fonctionner pendant 18 heures lorsqu'il est complètement chargé, et le temps de charge est ≤ 6 heures
Interfaces externes : Interface de câble d'affichage, buzzer, composant d'alarme vibrante, interface de communication de calibration infrarouge, contacts du socle de chargement
Environnement d'exploitation : -20°C ~ +50°C ; humidité 10-95% HR (sans condensation)
Norme antidéflagrante : La carte mère et l'ensemble de l'appareil sont conformes à la norme de sécurité antidéflagrante Ex ia IIC T4, et l'adaptateur est conforme aux spécifications d'étanchéité et de résistance à la poussière IP66/IP67
Origine de la carte de circuit imprimé : Fabriquée par l'usine d'origine au Mexique
III. Fonctions intégrées de la carte mère
Stockage du point zéro du capteur et des données de calibration ; détection automatique du capteur, de la batterie et du matériel d'alarme au démarrage
Calcul en temps réel des concentrations de 4 gaz, pilotage de l'écran LCD pour afficher les valeurs
Calcul de la moyenne pondérée dans le temps (TWA), de la valeur de pic d'exposition à court terme (STEL) et logique d'alarme de dépassement de limite
Trois sorties d'alarme : buzzer de 95 dB, clignotement LED, alarme vibrante par moteur
Enregistrement des défauts du détecteur, stockage des données historiques de détection de gaz, communication de calibration par port infrarouge
Rappel de basse tension, identification des défauts de vieillissement du capteur
IV. Applications principales
1. Usage de pièces de rechange de maintenance
En tant que composant de remplacement essentiel pour le détecteur quatre-en-un MicroClip-XL, lorsque la carte mère est grillée, le circuit est défectueux, le signal est anormal, la calibration est impossible ou le détecteur ne démarre pas, il peut être remplacé directement dans son ensemble sans avoir à réparer individuellement les composants, ce qui rend la maintenance pratique.
2. Fonction de contrôle principal d'acquisition de signal
Réception des signaux électriques faibles de 4 capteurs de gaz, traitement des concentrations en temps réel des sondes de sulfure d'hydrogène, de monoxyde de carbone, d'oxygène et de gaz combustible à combustion catalytique, servant de cerveau à l'ensemble de l'appareil.
V. Spécifications des capteurs adaptés
H2S Dioxyde de soufre (0-100ppm), CO Monoxyde de carbone (0-500ppm), O2 Oxygène (0-30% VOL), Sonde de gaz combustible à combustion catalytique LEL
