YJJ Altair 4XR Couverture avant carte mère circuit imprimé pour pièces de réparation de détecteurs de gaz portables

Description du produit:

YJJ Altair 4XR carte mère de couverture avant carte de circuit pour les pièces de réparation des détecteurs de gaz portables

Caractéristiques:

I. Paramètres de base d'adaptation
Adaptation pour l'ensemble de la machine: MSA Altair 4XR (deuxième génération 4XR) Détecteur multi-gaz portable Bluetooth quatre en un
Code de pièce d'usine d'origine: assemblage de la carte mère 10211186, composant de la coque avant 10211185
Chaîne de capteurs prise en charge: 4 emplacements de capteurs intelligents à cellules X, gaz général: H2S, CO, O2, LEL Gaz combustible; SO2, NO2 etc. remplaçables, sondes de gaz toxiques
Module Bluetooth 5.0 intégré, prend en charge la visualisation à distance des données de gaz, l'alarme, l'étalonnage de l'équipement
II. Spécifications matérielles détaillées de la carte mère
Puce de commande principale: MCU de faible puissance de qualité industrielle, responsable de la lecture du signal numérique des capteurs intelligents X-Cell, calcul AD, conversion de concentration
Interface d'affichage: compatible avec l'écran LCD haute définition, le circuit du pilote de rétroéclairage
Circuit de conduite d'alarme: trois sorties d'alarme (> 95 dB alarme de bipeur, lumières LED d'avertissement à quatre coins, moteur de vibration); support natif pour l'alarme de chute, déclencheur matériel d'alarme d'urgence à une clé
Puce de stockage: stocke les paramètres d'étalonnage, les seuils d'alarme pondérés dans le temps TWA-STEL, 500 journaux d'événements, 50 heures d'historique du gaz
Circuit d'alimentation: compatible avec une batterie lithium-ion rechargeable spéciale, durée de vie de la batterie à pleine charge 24 heures, contrôle de charge, alarme basse tension
Ports externes: contact de charge, interface de communication d'étalonnage infrarouge, câble de base du capteur, câble de clavier
Rating de résistance à l'explosion: Ex ia IIC T4 Ga intrinsèquement sûr résistance à l'explosion
Paramètres de l'environnement de fonctionnement
Température de fonctionnement: -40°C ~ +60°C
Humidité applicable: 15 à 90% RH, pas de condensation
Protection de toute la machine: IP68 (2 mètres d'immersion dans l'eau pendant 1 heure), La carte mère est intégrée à l'intérieur de la coque avant pour un traitement d'étanchéité étanche
III. Fonctions de base intégrées dans la carte mère
Autovérification de la machine entière allumée: détection matérielle des défauts des capteurs, de la tension de la batterie, du haut-parleur, des vibrations, des voyants LED
Calcul en temps réel de la concentration de 4 gaz, valeurs numériques en temps réel, affichage du graphique de courbe à l'écran
Algorithmes de sécurité au travail: valeur moyenne pondérée dans le temps TWA, valeur limite d'exposition à court terme STEL, alarme de verrouillage de surlimité
Alarme de chute: alarme de déclenchement automatique pour le personnel stationnaire de longue durée; assistance d'urgence à clé unique à alerte instantanée
Réseau sans fil Bluetooth: connexion au logiciel mobile Altair-Connect, surveillance à distance, configuration des paramètres de l'équipement
Reconnaissance de la durée de vie des capteurs, étalonnage du point zéro, étalonnage des gaz, stockage des codes de défaut
Enregistrements d'événements: enregistrements d'alarme de magasin, enregistrements de démarrage, journaux d'étalonnage, enregistrements de défaut

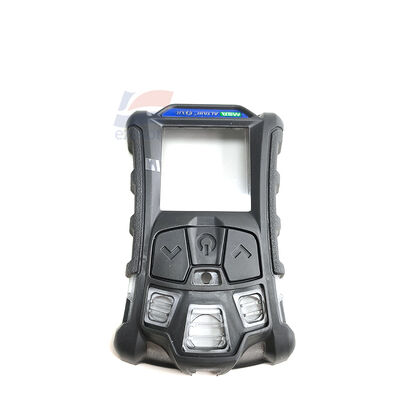

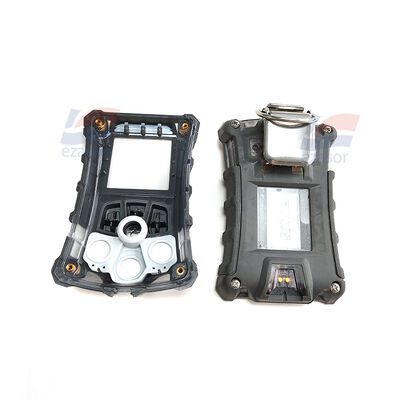

IV. Introduction des composants de la coque avant
La coque avant est une coque composite polycarbonate + caoutchouc haute résistance, la carte mère étant fixée à l'intérieur de la cavité de la coque avant
Résistant aux chocs de chute de 7,5 mètres d'altitude
Équipé d'un joint d'étanchéité étanche pour l'affichage, de touches de fonctionnement physique, de fenêtre d'admission de capteurs
V. Principales utilisations
1. Maintenance de l'équipement Pièces de rechange
Quand le détecteur ne démarre pas, la carte mère brûle, la lecture du signal est anormale, le Bluetooth est endommagé, l'étalonnage est impossible, ou les touches tombent en panne,remplacer directement l'ensemble de la carte mère de la coque avant, éliminant la nécessité de réparer les composants dispersés, ce qui rend l'entretien pratique et efficace.
2Tout le centre de contrôle.
Il collecte les signaux numériques des capteurs intelligents X-Cell, traite le sulfure d'hydrogène, le monoxyde de carbone, l'oxygène, les concentrations de gaz combustibles, contrôle l'écran, les alarmes, la communication Bluetooth,stockage des données.
3. Accessoires personnalisés
Utilisé pour la rénovation d'instruments, la réparation de détecteurs d'occasion, le développement de modules d'équipement de détection de gaz
VI. Adaptation de la portée des capteurs
H2S: 0 à 200 ppm
CO: 0 à 1999 ppm
O2: 0 à 30% de VOL
LEL: 0 à 100% du LEL

Les spécifications:
