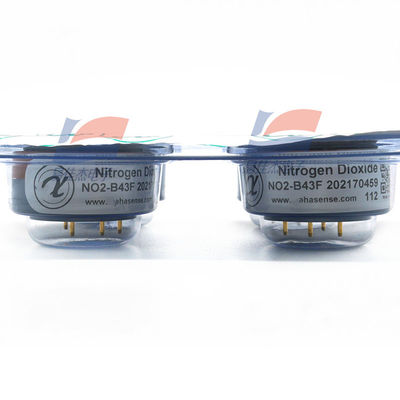

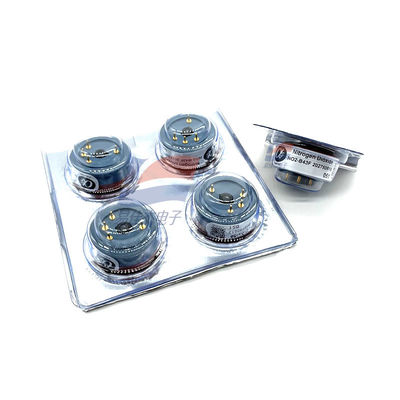

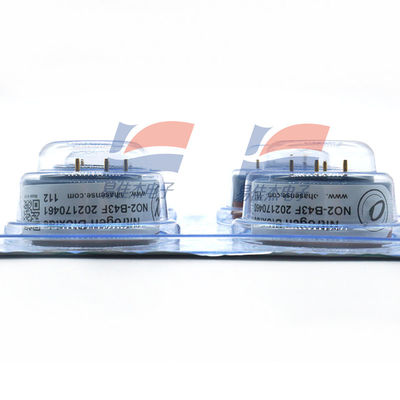

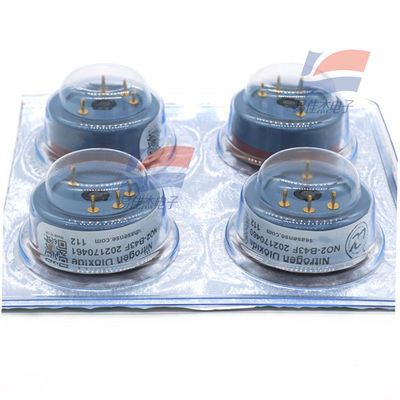

YJJ NO2-B43F Capteur de dioxyde d'azote électrochimique à 4 électrodes 0-20PPM pour le moniteur de la qualité de l'air

Description du produit:

YJJ NO2-B43F Capteur de dioxyde d'azote électrochimique à 4 électrodes 0-20PPM pour le moniteur de la qualité de l'air

Caractéristiques:

I. Vue d'ensemble du produit

NO2-B43F est un capteur électrochimique à haute précision de niveau ppb à quatre électrodes de NO2 (dioxyde d'azote) de la série Alpha B d'Alphasense au Royaume-Uni.Il est généralement installé sur la carte mère des analyseurs de gaz (comme la carte mère de l'instrument de détection MCX-MPCB1), et nécessite un circuit imprimé de traitement du signal pour compléter l'amplification du signal de courant, l'acquisition AD, la compensation de température et la sortie de conversion de concentration.

Appareil du capteur:

Sensor de type NO2-B43F

Le modèle amélioré NO2-B43F-IST est équipé d'une carte de compensation de température intelligente et d'une puce de stockage, qui prend en charge la lecture des paramètres d'étalonnage plug-and-play.

Paramètres des spécifications du projet

Gaz cible à détecter:NO2 (dioxyde d'azote)

Plage de mesure: 0 à 20 ppm, prise en charge de la micro-résolution au niveau ppb (minimum 20 ppb)

Limites supérieures de tolérance à la surcharge: 50 ppm, tolérance aux chocs à court terme

Sensitivité: -200 ~ -650 nA/ppm (condition standard de 2 ppm de dioxyde d'azote)

Résistance à la charge recommandée: 33 - 100Ω; sélectionnez de préférence une résistance à la charge de 33Ω pour assurer une faible résolution du signal en ppb

Temps de réponse T90: ≤ 80 s (étape gazeuse de 0 à 2 ppm), en conditions normales < 60 s

Bruit du point zéro: équivalent à une fluctuation de la concentration de ±2 ppb

Erreur linéaire: erreur dans la plage de 0 à 5 ppm ≤ ± 0,5 ppb, excellente stabilité à basse concentration

Durée de vie / garantie: ≥ 24 mois, période de garantie officielle de deux ans

III. Paramètres d'adaptation à l'environnement

Température de fonctionnement: -30°C à +40°C

-20°C basse température: la sensibilité est maintenue à 60% à 80% à température normale (20°C)

Température élevée de 40°C: la sensibilité se situe dans la plage de valeur standard de 95% à 115%, la dérive de température est contrôlable

Pression de l'air: 80 à 120 kPa

Humidité de fonctionnement à long terme: 15% à 85% RH (sans condensation)

Conditions de stockage: stockage scellé à 3 à 20°C, durée de conservation de 6 mois

IV. Paramètres d'antiinterférence (sensibilité croisée)

Couche de filtre d'ozone intégrée, capacité d'adsorption de l'ozone > 500 ppm·h, faible interférence des impuretés atmosphériques courantes est extrêmement faible

Gaz interférent Concentration d'essai Rapport de sensibilité à l'interférence

O3 Ozone 2 ppm < 500 ppm·h Capacité du filtre

NO Oxyde d'azote 5 ppm < 5%

SO2 Dioxyde de soufre 5 ppm < -3 %

Monoxyde de carbone de CO 5 ppm < -3 %

H2 sulfure d'hydrogène 5 ppm < - 80%

Hydrogène, éthylène, ammoniac, dioxyde de carbone Concentration d'essai standard < 0,1%, pratiquement aucune interférence

V. Exigences matérielles relatives à l'adaptateur de la carte mère de l'analyseur (connecté à la carte mère MCX-MPCB1)

1. Définition de la broche du capteur (4 broches d'électrode)

électrode de travail WE, électrode de référence RE, électrode de comptage CE, électrode auxiliaire AE

2. Fonctions essentielles du circuit de la carte mère

Contrôle de tension par déviation du capteur, circuit de potentiel constant à quatre électrodes

Conversion courant-tension I/V (résistance de charge correspondante à 33Ω)

Échantillonnage AD de haute précision pour collecter des signaux de courant faible de niveau nA

Algorithme de compensation de température, corrigeant la dérive de sensibilité dans des environnements à haute et basse température

Étalonnage du point zéro, étalonnage de la plage, autocontrôle de la dérive du point zéro

valeur de sortie de la concentration, alarme de dépassement des limites, détection des défauts du capteur

3Équipement compatible

Instrument de détection multi-gaz portable (compatible avec l'équipement de carte mère MCX-MPCB1 dont vous disposez)

Équipement de surveillance de l'air environnemental, surveillance des gaz en tunnel, émetteur d'échappement industriel, station de micro-surveillance atmosphérique
