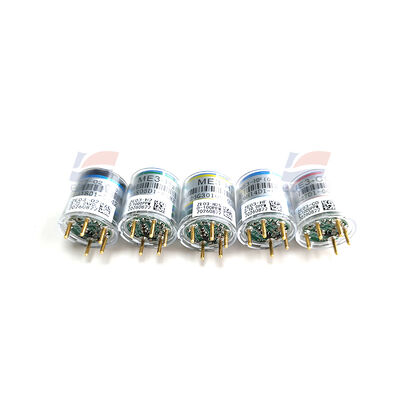

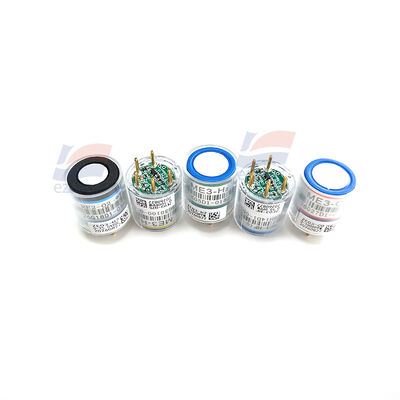

Module capteur de fluorure d'hydrogène YJJ ZE03‑HF 0‑10ppm HF sortie UART‑TTL et analogique

Description du produit:

Module capteur de fluorure d'hydrogène YJJ ZE03-HF 0-10ppm HF sortie UART-TTL et analogique

Caractéristiques:

Paramètres techniques de base

| Article | Paramètre |

| Gaz détecté | HF (Fluorure d'hydrogène) |

| Plage de mesure | **0 - 10 ppm** |

| Résolution | 0,1 ppm |

| Temps de réponse T90 | ≤ 90 s

| Alimentation | CC 5V ± 0,1V, courant de fonctionnement < 5mA

| Sortie numérique | UART-TTL (niveau 3,3V) ; 9600-8-N-1 ; Rapport actif / mode question-réponse ; Sortie directe de la concentration en ppm |

| Sortie analogique VO | Sortie de tension linéaire 0-3V, correspondance concentration-tension univoque |

| Compensation de température | Capteur de température intégré, le firmware effectue automatiquement la compensation de température |

| Environnement de fonctionnement | -20 à +50℃ ; 15-90% HR, **condensation strictement interdite** Winsen Ele... |

| Conditions de stockage | -20 à 50℃, 30 - 70% HR |

| Durée de vie attendue | 2 ans (dans un environnement aérien)

| Dimensions | Φ23,5 mm × 24,5 mm |

Définition des broches (5 broches, identique aux broches standard de la série ZE03)

| Broche | Définition | Explication |

| --- | --- | --- |

| VCC | Alimentation | CC 5V |

| GND | Masse d'alimentation | Masse commune |

| TXD | Transmission du module | Connecter à la broche RX du microcontrôleur (niveau 3,3V, connexion directe à une broche 5V est interdite) |

| RXD | Réception du module | Connecter à la broche TX du microcontrôleur |

| VO | Sortie de tension analogique | Signal analogique 0-3V |

Explication de la sortie

1. Port série UART (Préféré) **: Sortie directe de la concentration en HF (un chiffre après la virgule), température du module, état de défaut ; prend en charge la lecture par commande et la modification d'adresse. Niveau 3,3V, les microcontrôleurs 5V doivent effectuer une conversion de niveau.

2. **Sortie analogique VO** : 0-3V proportionnel à 0-10ppm ; la précision de la sortie analogique est inférieure à celle du port série, adaptée à une collecte simple.

Scénarios d'application

- Surveillance des fuites de HF dans les processus de gravure chimique et semi-conductrice

- Détection de gaz HF toxiques dans les ateliers de métallurgie, de galvanoplastie et de décapage à l'acide

- Émetteurs fixes et détecteurs portables dans les usines de traitement des gaz résiduaires et de produits chimiques dangereux

- Intégration PLC, équipement de contrôle industriel et développement secondaire pour alarmes de gaz
