Module de détection IR pyroélectrique YJJ ZRD-09 4 ~ 8m Distance de détection pour la détection du mouvement humain en intérieur

Module de détection IR pyroélectrique YJJ ZRD-09 4 ~ 8m Distance de détection pour la détection du mouvement humain en intérieur
Module de détection IR pyroélectrique YJJ ZRD-09 4 ~ 8m Distance de détection pour la détection du mouvement humain en intérieur Module de détection IR pyroélectrique YJJ ZRD-09 4 ~ 8m Distance de détection pour la détection du mouvement humain en intérieur

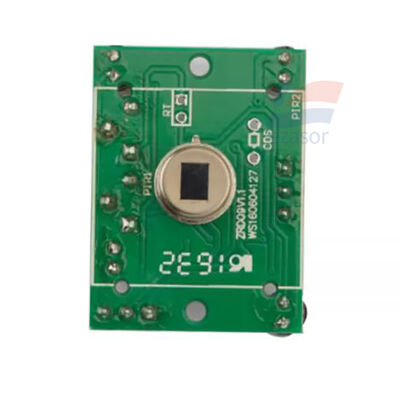

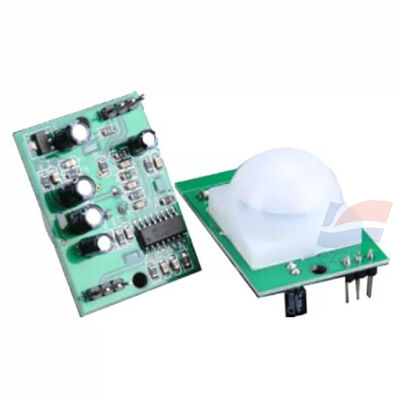

Image Grand :  Module de détection IR pyroélectrique YJJ ZRD-09 4 ~ 8m Distance de détection pour la détection du mouvement humain en intérieur

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: YJJ
Numéro de modèle: ZRD-09
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: Négociable
Détails d'emballage: Pack de boîtes
Délai de livraison: 5-8 jours
Conditions de paiement: L/C, D/A, D/P, T/T, ,
Capacité d'approvisionnement: 2200

Module de détection IR pyroélectrique YJJ ZRD-09 4 ~ 8m Distance de détection pour la détection du mouvement humain en intérieur

description de
Longueur d'onde de détection: 5 - 14 μm Distance d'induction: 4-8m
Angle d'induction: 100° Niveau de sortie: Haut niveau 3V
Temps de retard: 3 à 300 secondes Temps de verrouillage: Par défaut 4 secondes
Tension d'alimentation: C.C 5 V ~ 20 V Courant statique: ≤ 65 μA à 5 V
Mettre en évidence:

Module de détection IR pyroélectrique

,

Capteur de détection du mouvement humain

,

Capteur IR intérieur de 4 à 8 m

Description du produit:

YJJ ZRD-09 Module de capteur de mouvement PIR pyroélectrique infrarouge 5 ~ 20V Retard réglable à haute tension pour la lumière d'induction humaine



Caractéristiques:

ZRD09 (ZRD-09) Définition du paramètre du module de capteur PIR infrarouge à thermopile

Principe: effet thermopile, élément sensible PIR intégré + puce de traitement de signal dédiée + lentille de Fresnel, ** sortie de niveau analogique**, détection du mouvement humain, alimentation à haute tension,Prend en charge deux modes de déclenchement, circuit réservé de commande intégré sensible à la lumière, principalement utilisé pour les feux de détection humaine, les alarmes de sécurité

Paramètres de détection de base

- Longueur d'onde de détection: 5 à 14 μm (bande infrarouge humaine)
- Distance de détection: 4 à 8 m (réglable, en fonction de la lentille de Fresnel)
- Angle de détection: 100° (déterminé par lentille)
- Niveau de sortie: haut niveau 3V, bas niveau 0V
- Temps de retard: 3 à 300 s réglable en continu (temps pour la sortie de rester après que l'homme quitte)
- Temps de verrouillage: 4s par défaut (4s après déclenchement, pour éviter une fausse déclenchement)
- Mode de déclenchement: ** déclencheur répétable / déclencheur non répétable (sélectionné par configuration de broche) **

Paramètres électriques

- Voltage d'alimentation: ** 5V DC ~ 20V** (voltage large)
- Courant statique: ≤ 65μA @ 5V, faible consommation d'énergie
- Type de sortie: hauts et bas niveaux (TTL compatible)

Paramètres environnementaux et mécaniques

- Température de fonctionnement: **-10°C ~ +70°C**
- Dimensions: 32 × 24 × 24 mm
- Lentille de Fresnel: diamètre par défaut 23 mm
- Humidité de fonctionnement: 15 à 90% RH (pas de condensation)

Caractéristiques du produit

1. Large plage de tension de 5 à 20 V, adaptée aux scénarios d'alimentation en courant continu et d'alimentation par adaptateur
2Deux modes de déclenchement sont disponibles, répondant aux exigences logiques de différents produits.
3Le temps de retard peut être réglé, adapté à des scénarios tels que les lumières d'induction et les interrupteurs automatiques
4- Circuit de commande photosensible réservé (facultatif, aucune résistance photosensible n'est soudée en usine), permettant de ne pas déclencher pendant la journée et de détecter la nuit
5Module intégré, équipé de lentilles de Fresnel, directement assemblé pour utilisation, le développement est simple
6Faible courant statique, réduisant la consommation totale d'énergie du dispositif

Application typique

1- Lumières détectant le corps humain, interrupteurs détectant, éclairage détectant le couloir
2Appareils d'alarme d'intrusion infrarouge, équipement de détection du corps humain de sécurité
3. maison intelligente, terminaux de détection du corps humain IoT
4Portes automatiques, contrôle automatique des appareils ménagers
5- Jouets de détection du corps humain, automatisation industrielle détection du corps humain



Les spécifications:

Voltage d'alimentation DC 5V à 20V
Courant statique Pour les appareils à induction électrique
Type de sortie Niveaux élevés et bas
Fréquence de coupure de passage à haute vitesse FHPF 00,4 Hz
Fréquence de coupure de passage bas FLPF 7 Hz
