Détails sur le produit:
|
| Catégorie de produits: | SONDE DE DÉBIT | Le type: | Capteur de débit d'air massique |
|---|---|---|---|
| Utilisé pour: | Gaz sec | Portée: | 0 à 20 L/min |
| Mettre en évidence: | AWM5104VN,Conception de masse de Venturi de capteurs de circulation d'air,Capteur de masse d'air de SLPM |
||

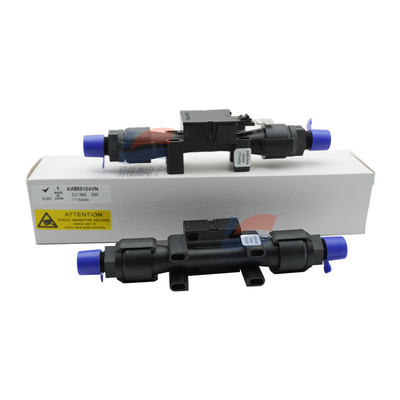

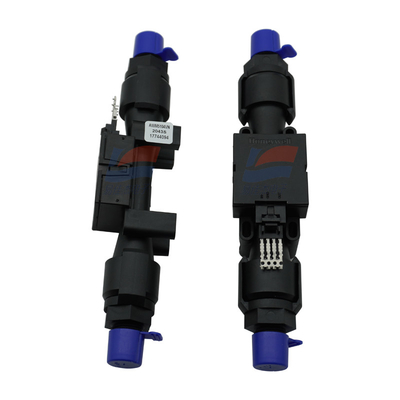

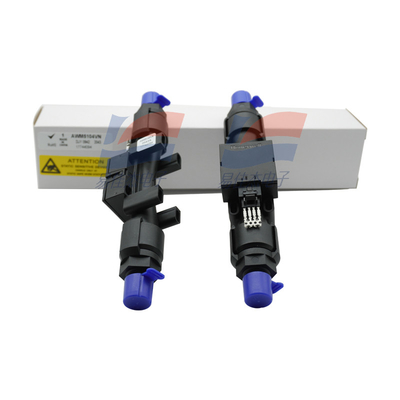

Détecteurs de débit d'air de masse AWM5104VN
Caractéristiques:
1.Sorte de tension linéaire
2Le design de Venturi
3Le découpage au laser actif améliore la capacité d'interchange
4. Étalonnage séparé des gaz
Ar: argon
N2: azote
CO2: dioxyde de carbone
Un emballage robuste et polyvalent
L'emballage en plastique robuste a été conçu pour résister à des pressions de mode commun jusqu'à 50 psi, et le petit élément de détection permet 100 g de choc sans compromettre les performances.Le connecteur compatible AMP inclus fournit une connexion fiable dans des applications exigeantes.
Conditionnement du signal à bord
Chaque capteur AWM5000 contient des circuits qui effectuent l'amplification, la linéarisation, la compensation de température et l'étalonnage des gaz.La figure 1 (circuit de commande de chauffage) et la figure 2 (circuit de pont de capteur et circuit de linéarisation d'amplification) illustrent les circuits électriques embarqués pour la série AWM5000Une sortie linéaire de 1 à 5 VDC est possible pour toutes les listes indépendamment de la plage de débit (5, 10, 15 ou 20 SLPM) ou du gaz d'étalonnage (azote, dioxyde de carbone, oxyde d'azote ou argon).Toute l'étalonnage est effectué par découpe laser active.
Fiche de spécifications:
| Précision | 00,5% |
| Voltage de sortie | 5 V |
| Voltage de l'alimentation électrique | 8 V à 15 V |
| Taille du port | 6.35 mm |
| Température de fonctionnement maximale | + 70 °C |
| Température de fonctionnement minimale | - 20 °C |
| Poids unitaire | 86 g |
