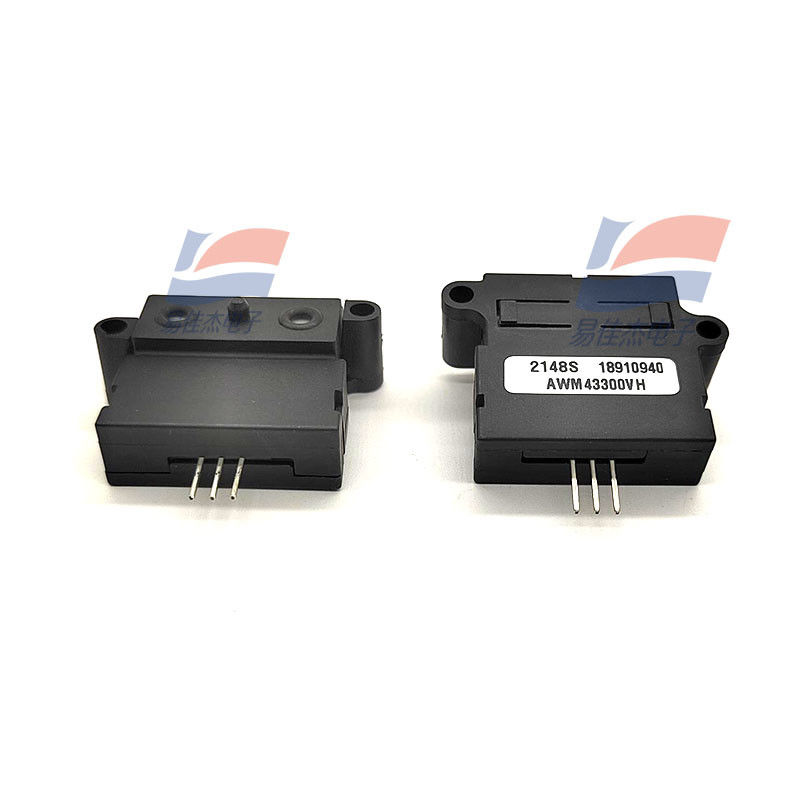

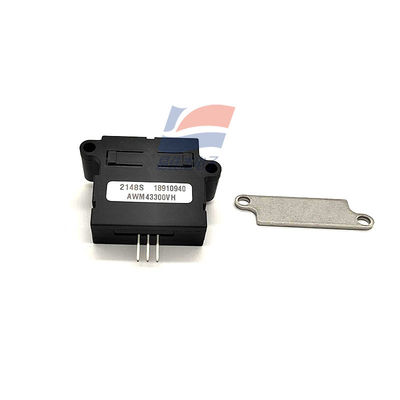

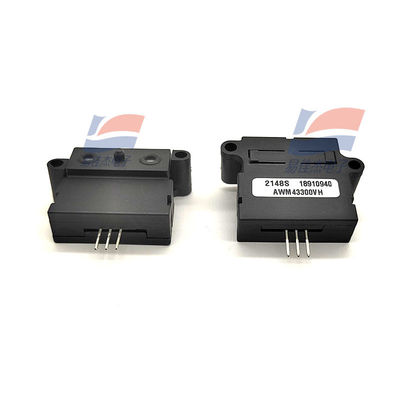

AWM43300VH Capteur de débit d'air PCB à gaz sec par méthode de montage à trou

Description du produit :

Capteur de débit d'air AWM43300VH Gaz sec PCB Méthode de montage traversant

Caractéristiques :

La série AWM40000 comprend des appareils 6SLPM sans amplification et avec traitement du signal d'amplification et utilisant les mêmes circuits.

Caractéristiques du capteur de qualité de l'air :

Plusieurs joints toriques montés centralement

Tube de débit en céramique (sans tuyau d'entrée), 0-1000sccm

Tuyau de débit en plastique (sans tuyau de raccordement

Pression de mode commun élevée (150 psi)

La température de fonctionnement peut atteindre 125°C

Stabilité élevée du zéro et de la pleine échelle

Paramètres techniques :

Plage de débit (pleine échelle) : +1000sccm

Tension de sortie

Point standard : 1000sccm

Tension du point zéro

Dérive du zéro

Lecture d'hystérésis de l'ampli répétitif

Chute de pression à pleine échelle : 1,02 (valeur typique

L'alimentation

Consommation d'énergie

Temps de réaction

Pression de mode commun (psi) : 150 (AWM43600V est de 25 psi)

Charge de sortie : NPN (source de courant de puits de courant) : 20mA

Gaz d'étalonnage : l'azote est l'hydrogène)

Lecture de la variation de débit

Température de fonctionnement : -2585°C

Température de stockage

Impact : 100g pic (5 gouttes, 6 axes)

Guide de sélection de la série

Plage de débit (pleine échelle) plusmn25sccmplusmn1000sccm + 1000 SCCM + 6 LPM tension de sortie

Point fixe standard

25 sccm54. 7 plusmn3. 7 MVDC

1000 sccm5plusmn0. 15 VDC

1000 sccm5plusmn0. 15 VDC

6LPM Décalage du point de tension zéro

+25-25°C

+2585°C

Dérive de la tension de sortie

+25-25°C

+25+85°C

+2,5 % de la lecture (valeur typique)

-2,5 % de la lecture (valeur typique)

Lecture (valeur élevée)

+6 % de la lecture (valeur élevée)

-5 % de la lecture (valeur élevée)

+6 % de la lecture (valeur élevée)

-5 % de la lecture (valeur élevée)

Spécifications :
