Détails sur le produit:
|
| cannula: | TO39 | Additional device: | Reflektor |
|---|---|---|---|
| Window/filter: | Available | Filling gas: | Ja |
| Mettre en évidence: | Source de lumière infrarouge MEMS |
||
Description du produit:

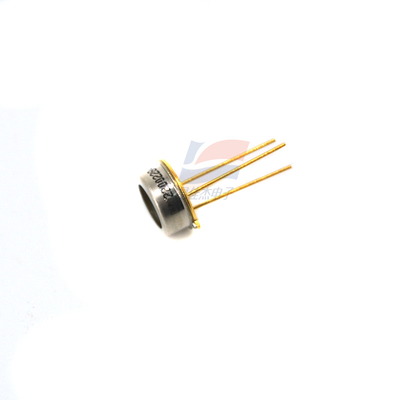

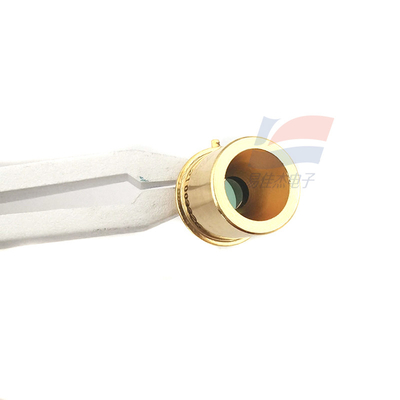

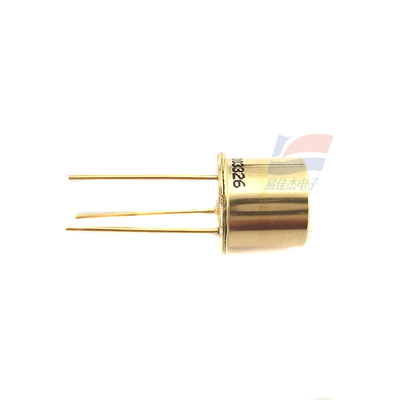

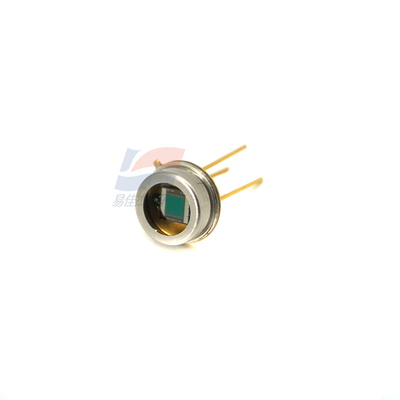

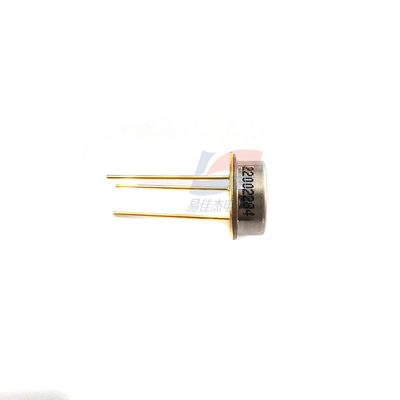

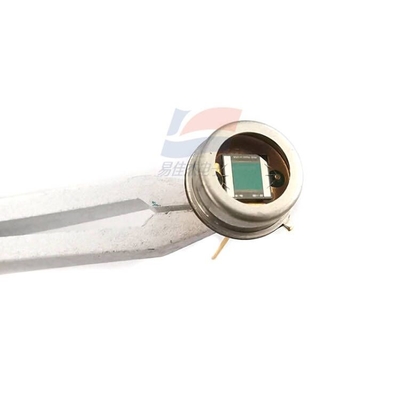

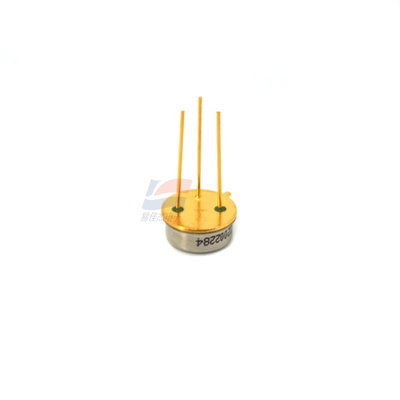

JSIR 350-4 MEMS Émetteur infrarouge de source de lumière infrarouge pour la mesure des gaz NDIR
Caractéristiques:
L'émetteur infrarouge, avec 4 puces sur le connecteur TO8, est utilisé pour mesurer les gaz à faible concentration ou à faible absorption.La version avec un réflecteur sans fenêtre dans le boîtier TO8 standard convient également à de longues distances de mesure de 30 cmCette contrepartie d'émetteur de filament basée sur MEMS a une durée de vie significativement plus longue et moins de dérive.
Contrairement aux sources infrarouges à filament, l'émetteur Quad JSIR 350 est modulable/pulsable et ne nécessite pas de chopper supplémentaire.
Les diaphragmes de carbone nanoamorphes à haute performance peuvent atteindre des températures de diaphragme allant jusqu'à 850 °C pour une production de rayonnement stable à long terme.L'émetteur JSIR 350 Quad IR est idéal pour une variété d'applications d'analyse de gaz dans l'aérospatiale industrielle et d'autres applications exigeantes.
Les éclaireurs IR peuvent être utilisés avec des détecteurs de thermopile MTS ou des pyro-détecteurs MPS.La combinaison avec un détecteur IR micro-hybride assure de meilleures performances lors de l'analyse des concentrations de gaz et des résultats de mesure précis.
Caractéristiques de performance
Émission large de 2 à 15 μm
Température de membrane jusqu'à 850 °C
Puissance de rayonnement élevée
Fréquence de modulation élevée
Longue durée de vie (fiabilité due à une grande stabilité de la membrane)
La technologie Hermes est disponible.
Paramètre technique Unité N2 ouverte / fenêtre
Plage de sortie spectrale 2... 15 μm
Surface active 2,2 x 2,2 mm2
Résistance à la chaleur 1 40 ± 20 Ω
Coefficient de température 2 typiquement 500 ppm/K
Constante temporelle de 0 à 63 % typiquement 12,5 ms
Consommation nominale de puissance 3 650 mW
Voltage de fonctionnement 4 type 4,9 V
Courant de fonctionnement 4 type 132 mA
Mode de conduite recommandé
Température de la zone active 1,5,6 610 ± 30 °C
Ventilateur
Disponible: saphir, BaF2, CaF2, Si ARC, autres sur
demande
Logement TO39
Durée de vie estimée 7,8 > 5 000 h à 740 °C
> 100 000 heures à 610 °C
Nombre maximal absolu de catégories
Puissance d'entrée 3,5 1 200 mW
Température du boîtier 8 185 sans fenêtre,
85 °C avec fenêtre
Température de la zone active 850 °C
Les spécifications:
| Surface efficace [mm2] | 2.2 fois 2.2 |
| Consommation d'énergie | Normalement |
| Émission élevée | 2 à 15 μm |
| Température de la membrane jusqu'à | 850 °C |
