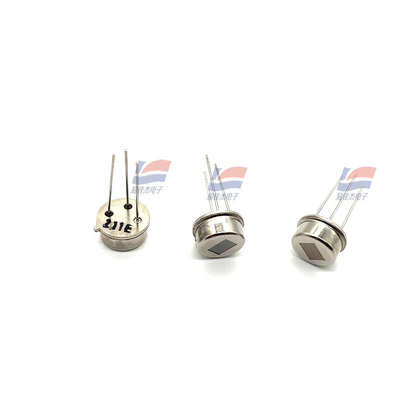

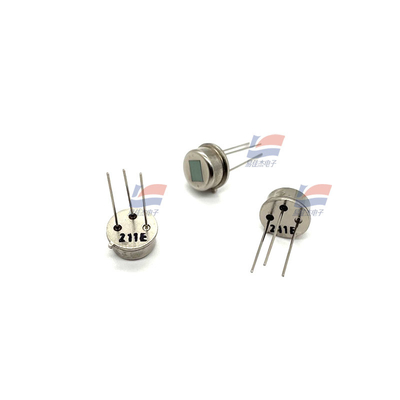

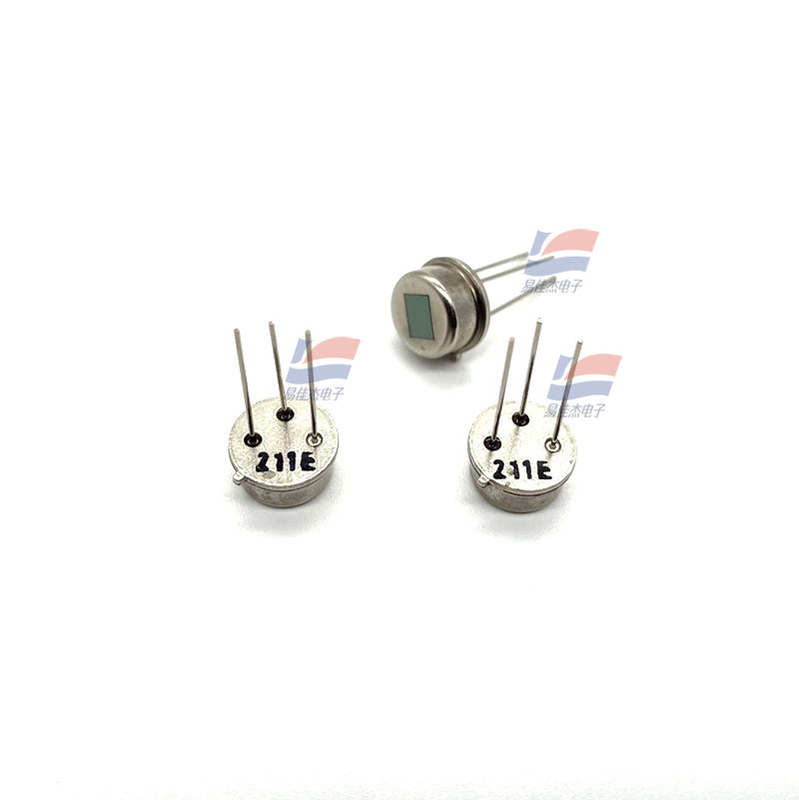

YJJ RE200B Capteur infrarouge pyroélectrique Module capteur infrarouge du corps humain

Description du produit:

RE200B Capteur infrarouge pyroélectrique Module de capteur infrarouge du corps humain

Caractéristiques:

RE200B est une sorte de capteur. RE200B adopte la caractéristique de la polarisation des matériaux pyroélectriques changeant avec la température pour détecter le rayonnement infrarouge,et adopte la méthode de complémentation à double élément sensible pour supprimer les interférences causées par les changements de température, ce qui améliore la stabilité de fonctionnement du capteur.

Sensor infrarouge pyroélectrique double RE200B, surface d'élément sensible de 2,0 × 1,0 mm2

Signal de sortie > 2,5 V

(420°k corps noir 1 Hz fréquence de modulation 0,3-3,0 Hz largeur de bande gain de 72,5 dB)

(mVp-p) (25°C)

Solde inférieur à 20%

Voltage de fonctionnement 2,2 à 15 V

courant de travail de 8,5-24 μA

Utilisation: 1, les caractéristiques ci-dessus sont mesurées sous la condition de résistance de la source R2=47KΩ, l'utilisateur peut ajuster la taille de R2 en fonction de ses propres besoins lors de l'utilisation du capteur.

2, attention à la position de l'élément sensible et à la taille du champ de vision afin d'obtenir la meilleure conception optique.

3. Toutes les mesures du signal de tension sont une étalonnage de pic à pic. EA et EB dans le bilan B représentent respectivement les pics et les pics des signaux de sortie de tension des deux éléments sensibles.

4, lors de l'utilisation du capteur, la partie de pliage ou de soudage de la broche doit être située à plus de 4 mm de la base de la broche.

5, avant d' utiliser le capteur, vous devriez consulter le manuel, en particulier pour éviter de mauvaises broches

Les spécifications:
