Détails sur le produit:
|
| Excitation recommandée: | 10 ± 0,01 Vdc | Consommation d'électricité: | 50 mW |
|---|---|---|---|
| Voltage nul: | 10,00 ± 0,10 Vdc | Répétabilité et hystérésis, max.: | ± 1,0 pour cent de lecture |
| Temps de réponse maximum: | 3. 0 msec | ||
| Mettre en évidence: | Capteur de débit d'air industriel,Capteur de débit d'air de 50 mW,3.0 msec Capteur de débit d'air |
||

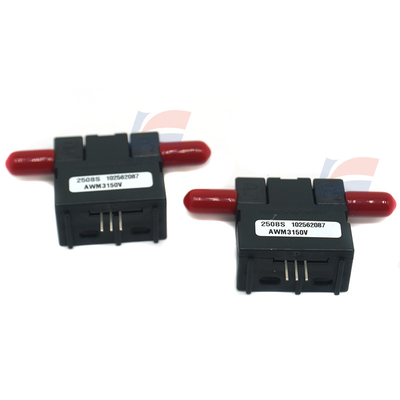

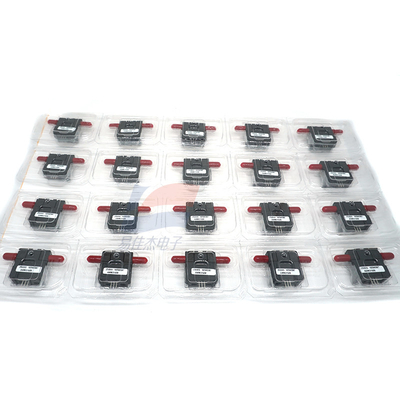

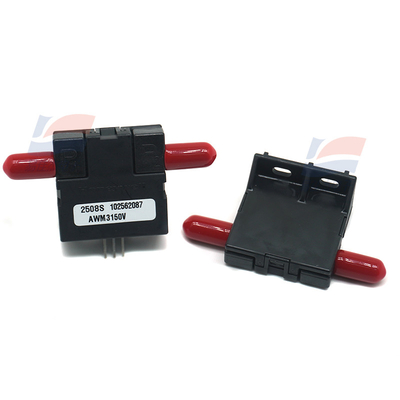

Détecteur de débit d'air AWM3150V
INFORMATION Générale
Les capteurs de débit d'air de masse de la série AWM3000 fonctionnent sur la théorie selon laquelle le débit d'air dirigé à travers la surface d'un élément de détection provoque un transfert de chaleur.La tension de sortie varie en proportion de la masse d'air ou d'autres gaz qui circulent à travers les ports d'entrée et de sortie d'un capteur donnéLe courant maximal est de 10 mA de courant d'abattage et de 20 mA de courant d'approvisionnement, réglementé par un amplificateur opérationnel LM224 dans la dernière étape de l'amplificateur d'instrumentation.
Contamination des médias:
Les supports qui traversent le capteur doivent être exempts d'humidité condensée et de particules contaminantes.Un filtre à 5 microns peu coûteux situé en amont de l'élément de détection réduit considérablement le risque de dommages dus aux contaminants.
Le nettoyage:
Certains solvants peuvent attaquer l'époxy utilisé pour sceller les tubes à puces sur le substrat céramique.
Instructions pour le sol:
Veuillez noter que le capteur doit être fixé solidement sur le circuit imprimé d avant le soudage.) pointe de diamètre. et température à 400 °C [750 °F]. Maintenez la pointe sur le terminal pendant 5 secondes maximum sur le soldeur de base et la clé à la main [4 ans après le soudage.Ceinture de roulement à 1 minimumLe tube de couverture se termine lors du nettoyage.
| Plage de température de stockage | -40 °C à 90 °C [-40 °F à 194 °F] |
| Résolution | 0,635 mm [0,025 pouces] de carré |
| Le poids | 100,8 g |
| Capacité de choc (5 gouttes, au niveau de 6 axes) | 100 g de pic |
| Surpression maximale | 25 psi |
| Voltage de sortie @ point de découpage du laser | 1.5 Vdc @ 5 cm2 |
