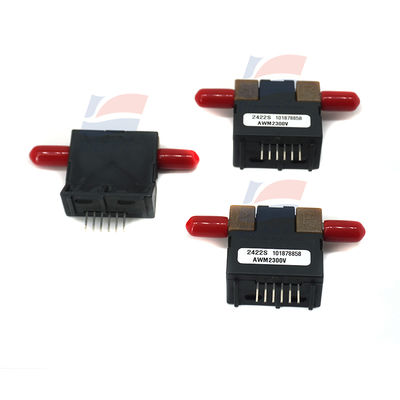

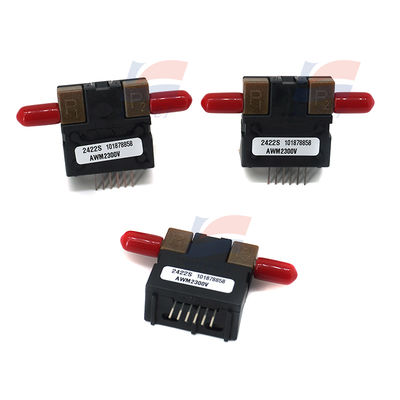

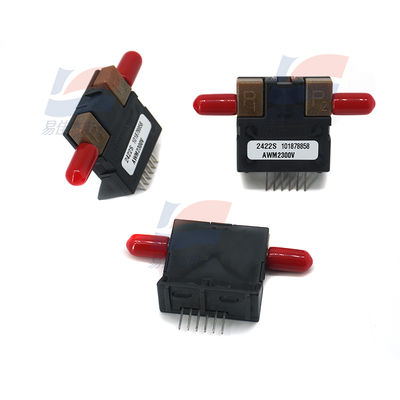

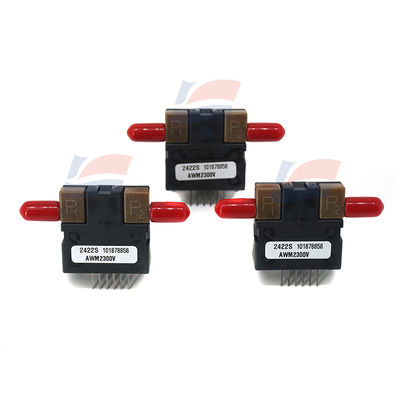

Le capteur de débit massique de gaz YJJ AWM2100V a une sortie analogique de ±200 Sccm et est utilisé pour le contrôle CVC.

Description du produit :

Le capteur de débit massique de gaz YJJ AWM2100V a une sortie analogique de ±200 Sccm et est utilisé pour le contrôle CVC.

Caractéristiques :

Capteur de débit massique de gaz série AWM2000, non amplifié (mV), plage de débit/pression : ±30,0 sccm ; type de port droit.

Le capteur de débit massique de gaz à micro-pont série AWM2000 est un dispositif passif composé de deux ponts de Wheatstone. Selon les spécifications de fonctionnement, un circuit de commande de chauffage est également requis. Selon les spécifications de fonctionnement, un circuit d'alimentation du pont de détection est également nécessaire. Ces deux circuits ne sont pas sur la carte de circuit imprimé emballée, ils doivent donc être fournis dans l'application. L'amplificateur différentiel est une interface utile pour le pont de détection. Il peut être utilisé pour augmenter le gain et introduire une polarisation de tension dans la sortie du capteur.

Application : Gaz sec

Plage : +/- 200 cm/min

Précision : 0,35 %

Tension de sortie : 30 mV

Tension d'alimentation de fonctionnement : 8 V à 15 V

Taille du port : 5,08 mm

Matériau de la coque : Silicium

Marque : Honeywell

Température de fonctionnement maximale : + 85 °C

Température de fonctionnement minimale : - 25 °C

Type de produit : Capteurs de débit

Série : AWM200 5

Sous-catégorie : Capteurs

Tension d'alimentation maximale : 15 V

Tension d'alimentation minimale : 8 V

Poids unitaire : 10,800 g

Le capteur de débit massique de gaz série AWM2000 de Honeywell est un dispositif qui utilise un film de silicium et une structure de micro-pont isolée. Au sein de sa microstructure, il existe des éléments chauffants et des éléments de détection de température. Ce capteur de type pont peut répondre de manière sensible et rapide aux changements du débit d'air ou d'autres gaz sous la membrane. Cette série de produits adopte des techniques de conception et de fabrication avancées. Sa structure de micro-pont est non seulement de petite taille, mais possède également des capacités de réponse extrêmement sensibles et rapides. Il convient à toute situation où une surveillance du débit de gaz est requise.

Dommages au produit

Le capteur de débit massique de gaz de type micro-pont de la série AWM ne convient pas à la mesure du débit de liquide. Lorsque du liquide traverse le capteur, il endommagera le capteur.

Le non-respect de ces instructions peut entraîner des dommages au produit.

Caractéristiques du produit

Détection du débit d'air bidirectionnel

Mesure du débit massique réel du gaz

Mesure de la basse pression différentielle

Application du produit

Contrôle des vannes et des registres d'air CVC

Analyseur de gaz

Contrôle du vide faible

Ventilateur médical

Appareil d'anesthésie

Étalonnage des gaz
