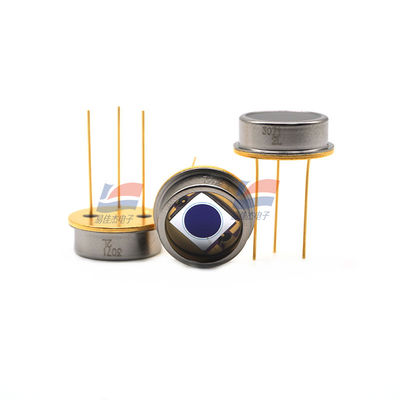

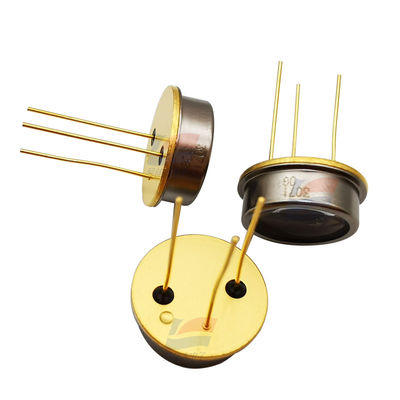

YJJ S3072 La photodiode au silicium PIN est utilisée pour la détection de la lumière par impulsion à grande vitesse dans la transmission optique spatiale

Description du produit:

YJJ S3072 La photodiode au silicium PIN est utilisée pour la détection de la lumière par impulsion à grande vitesse dans la transmission optique spatiale

Caractéristiques:

Photodiodes à haute vitesse en silicium PIN à grande surface

S3072 est une photodiode de silicium PIN avec une surface de réception de lumière relativement grande.Cette photodiode est adaptée à la transmission optique spatiale (composants optiques en espace libre) et à la détection de la lumière pulsée à grande vitesse.

Caractéristiques

- Taille de la surface réceptrice de lumière: φ3,0 mm

- Fréquence de coupure: 45 MHz (VR = 24 V)

- Haute fiabilité: TO-5 métal

Paramètres détaillés

Surface réceptrice de lumière φ3,0 mm

Métal d'emballage

Catégorie de colis TO-5

Type de refroidissement non refroidissant

Voltage inverse (valeur maximale) 50 V

Plage de réponse spectrale de 320 à 1060 nm

Longueur d'onde de sensibilité maximale (valeur typique) 920 nm

Photosensibilité (valeur typique) 0,54 A/W

Courant sombre (valeur maximale) 10000 pA

Fréquence de coupe (valeur typique) 45 MHz

Capacité de jonction (valeur typique) 7 pF

Puissance équivalente bruit (valeur typique) 1,6 × 10-14 W/Hz1/2

Conditions de mesure Ta = 25°C, valeur typique, photosensibilité: λ = 780 nm, courant sombre: VR = 24 V, fréquence de coupure: VR = 24 V, capacité de jonction: VR = 24 V, f = 1 MHz, λ = λp,puissance équivalente bruit: VR = 24 V, λ = λp, sauf indication contraire
