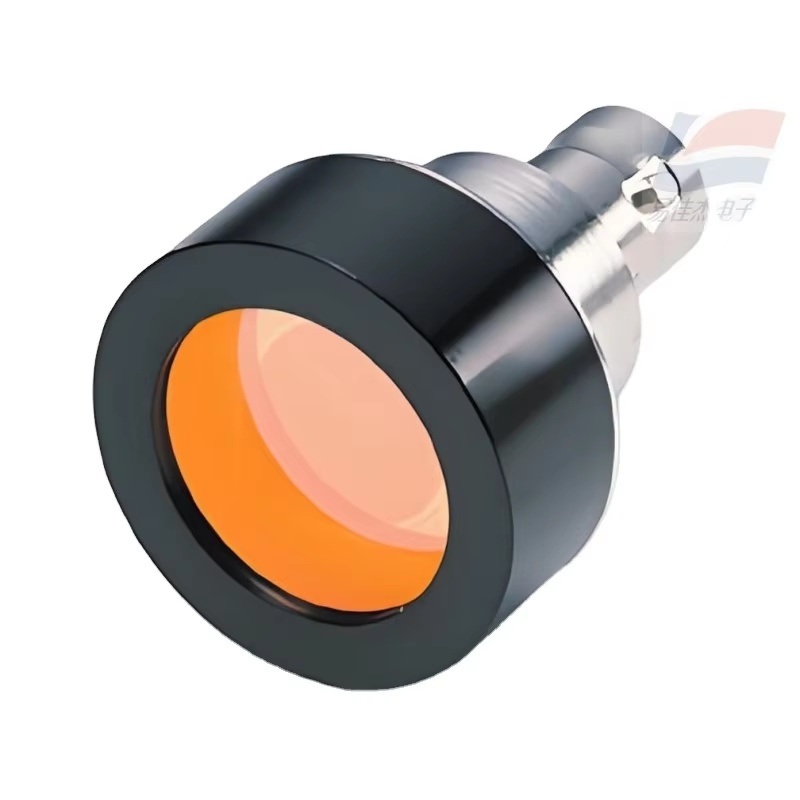

La photodiode en silicium YJJ S9219 S9219-01 est utilisée pour la détection de la lumière visible.

Description du produit :

La photodiode en silicium YJJ S9219 S9219-01 est utilisée pour la détection de la lumière visible

Caractéristiques :

La photodiode S9219 est une photodiode en silicium produite par Hamamatsu Photonics. Elle est principalement utilisée pour la détection de la lumière visible et se caractérise par une sensibilité élevée et des temps de réponse rapides. Voici la description détaillée de ses principaux paramètres :

Paramètres de base

Surface de réception de la lumière :

S9219 : φ11,3 mm (circulaire)

S9219-01 : 3,6 × 3,6 mm (carré)

Nombre de pixels : 1 (pixel unique)

Type d'emballage : Emballage métallique, avec filtre CIE (filtrage de la lumière visible)

Méthode de dissipation thermique : Type sans refroidissement

Caractéristiques électriques

‌Tension inverse (valeur maximale)‌ : 5 V

Plage de longueurs d'onde de sensibilité : 380 – 780 nm (lumière visible)

Longueur d'onde de sensibilité maximale (valeur typique) : 550 nm (lumière verte)

Sensibilité (valeur typique) :

S9219 : 0,24 A/W

S9219-01 : 0,22 A/W

Courant d'obscurité (valeur maximale) :

S9219 : 500 pA

S9219-01 : 50 pA

Temps de montée (valeur typique) :

S9219 : 2,5 μs

S9219-01 : 0,5 μs

Capacité (valeur typique) :

S9219 : 1100 pF

S9219-01 : 150 pF

Autres caractéristiques

‌Sensibilité spectrale‌ : Similaire à la courbe de réponse de l'œil humain, le pic est à 550 nm ‌

Conditions de mesure :

Température : 25 °C

Test du courant d'obscurité : VR = 10 mV

Test du temps de montée : VR = 0 V, f = 1 kHz

Scénario d'application

Convient aux domaines de la détection de la lumière visible tels que la mesure optique, la communication optique et la surveillance environnementale, qui nécessitent une réponse rapide et une sensibilité élevée.
