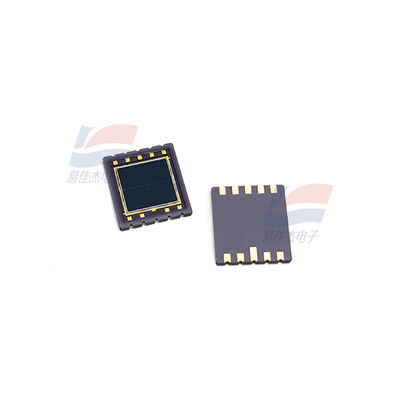

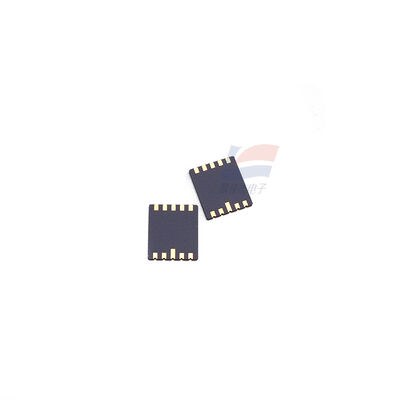

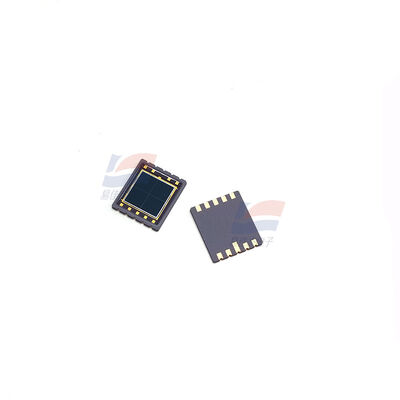

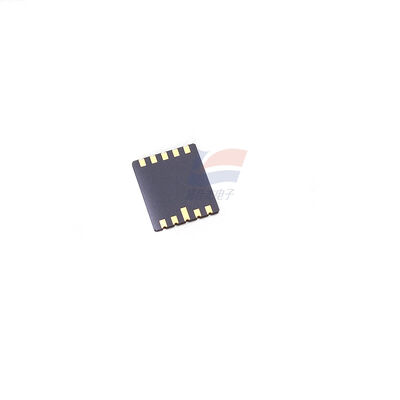

YJJ S5981 Photodiode au silicone PIN 10 × 10 mm pour la détection du proche infrarouge

Description du produit :

Photodiode PIN au silicium YJJ S5981, 10 x 10 mm, pour détection dans le proche infrarouge

Caractéristiques :

Le photodiode PIN au silicium S5981, spécialement conçu pour les applications de montage en surface (SMD), est principalement utilisé pour des scénarios optiques précis tels que l'étalonnage de l'axe optique, la détection de position et l'alignement laser.

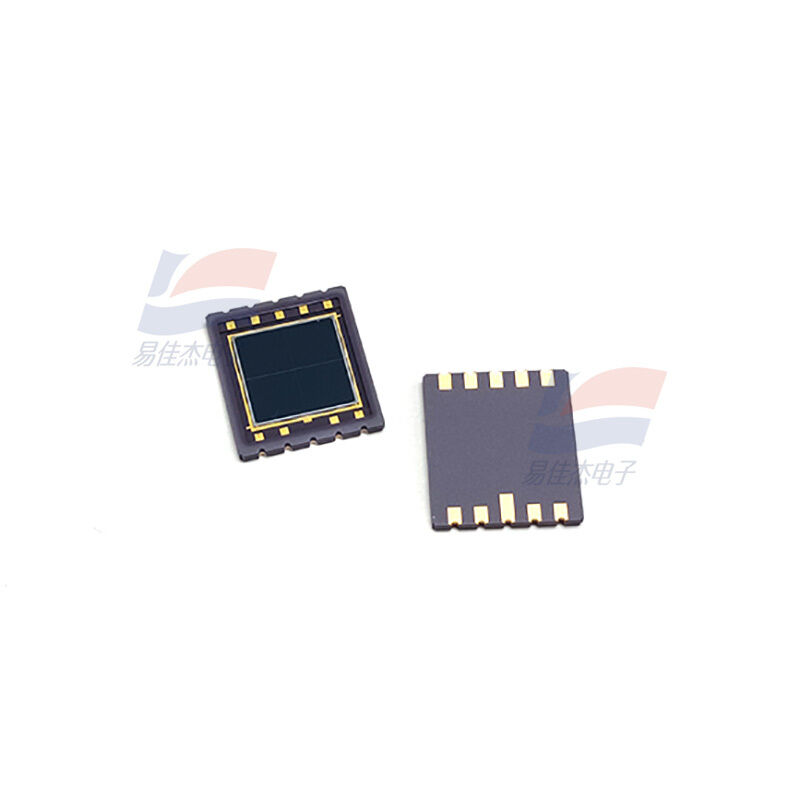

Photodiode S5981
1. Paramètres clés (Ta = 25 °C)
Modèle : S5981
Type : Photodiode PIN au silicium à 4 quadrants
Zone photosensible : 10 x 10 mm (égale dans tous les quadrants, 5 x 5 mm par quadrant)
Réponse spectrale : 320 - 1100 nm (Ultraviolet à proche infrarouge)
Hamamatsu Photonics Co., Ltd.
Longueur d'onde de crête : 960 nm
Coefficient de réponse : 0,72 A/W @ 960 nm
Courant d'obscurité : ≤ 4 nA (@ VR = 10 V)
Capacité de jonction : 35 pF (@ VR = 10 V, f = 1 MHz)
Fréquence de coupure : 20 MHz
Puissance équivalente au bruit : 1,9 × 10⁻¹⁴ W/√Hz
Boîtier : SMD céramique, épaisseur 1,26 mm
Température de fonctionnement : -40 °C ~ +85 °C
Température de stockage : -40 °C ~ +100 °C
Caractéristiques : Division à 4 quadrants, grande zone photosensible, SMD ultra-mince, soudage par refusion sans plomb
2. Structure et broches
Structure à 4 quadrants : La surface illuminée est divisée en 4 quadrants indépendants (A/B/C/D), chacun capable de produire un photocourant
Broches : 5 au total (4 chemins de signal + 1 terminal commun), prend en charge le soudage par refusion SMD
Avantages : Détection simultanée de l'intensité lumineuse et de la position du spot lumineux, pas de balayage mécanique requis
3. Applications typiques
Étalonnage / Alignement de l'axe optique laser
Surveillance de la position et du décalage pour les équipements de marquage, soudage, découpe laser
Plateforme optique, télescope, correction en boucle fermée de l'axe optique radar laser
Détection sensible à la position (alternative PSD)
Mesure du décalage central du spot lumineux, détection de déviation angulaire
Vision robotique, alignement de pièces, détection de déplacement de précision
Surveillance de la puissance / énergie laser
Détection en temps réel de la puissance des lasers 905 nm / 980 nm / 1064 nm
Surveillance de l'intensité lumineuse pour la communication par fibre optique, les équipements médicaux laser
Instruments de mesure optique
Détection à large spectre pour spectrophotomètres, colorimètres, radiomètres
Surveillance de la lumière ambiante, contrôle de l'exposition pour caméras industrielles
Automatisation automobile / industrielle
Réception radar laser (LiDAR) de véhicule, capteur d'évitement d'obstacles
Navigation et positionnement des véhicules à guidage automatique (AGV)
