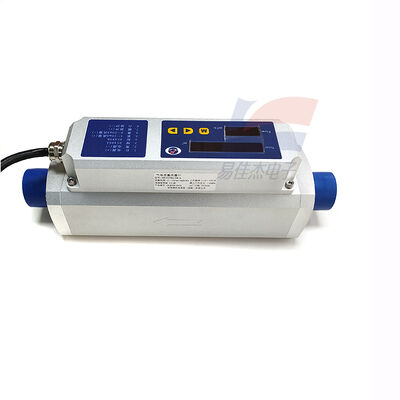

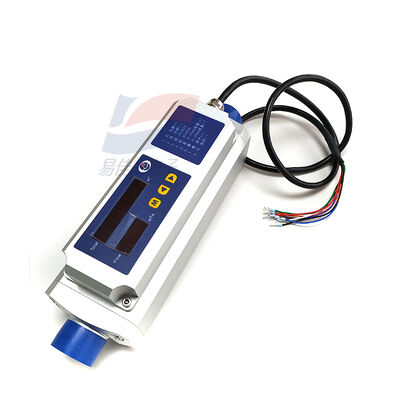

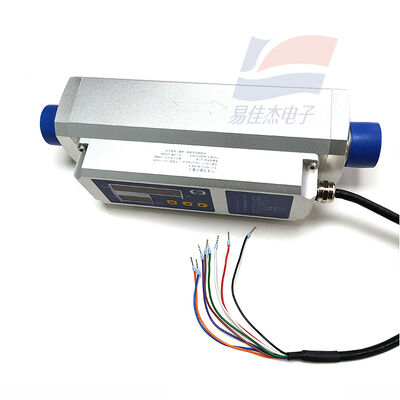

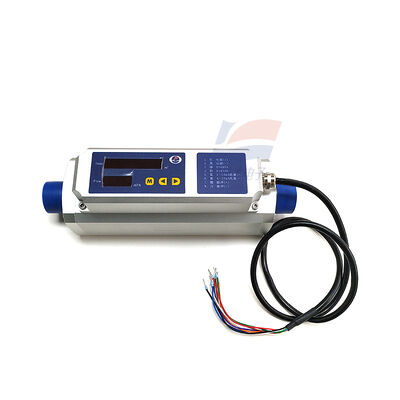

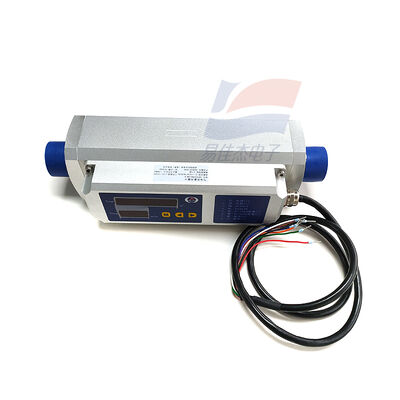

Débitmètre massique de gaz thermique YJJ MF2025BE-AB-A MEMS pour la mesure des gaz industriels

Description du produit:

YJJ MF2025BE-AB-A débitmètre de masse de gaz thermique MEMS pour la mesure des gaz industriels

Caractéristiques:

I. Démontage du modèle (MF2025BE-AB-A)

MF2025: Série dont le diamètre est de **DN25 (1") **

B: Type de base (avec affichage)

E: Corps de tube en alliage d'aluminium

AB: combinaison de sortie RS485 + 4-20mA

A: portée standard / configuration classique

II. Paramètres de base

1. Performance de mesure

Moyen de mesure: air, azote, oxygène, argon, dioxyde de carbone, etc. gaz secs et propres

Diamètre: DN25 (1 "), fil intérieur G1"

Autonomie (air, 20°C/1 atm): 2 ̊100 m3/h (norme)

La précision: ± 2,0% de lecture + 0,5% FS

Répétabilité: ≤ ± 0,5% FS

Proportion de portée: 50:1 (portée large)

Temps de réponse: ≤ 2 s

2. électrique et interfaces

L'alimentation électrique: 24 VDC ± 10%

Résultats: RS485 (Modbus-RTU) + 4 à 20 mA (débit)

Affichage: LED, débit instantané à 4 chiffres + quantité cumulée à 8 chiffres

Consommation d'énergie: ≤ 2 W

3Environnement et mécanique

Température de fonctionnement: -10°C à +55°C; température ambiante de -20°C à +60°C

Pression de fonctionnement: ≤ 1,0 MPa

Humidité: 0 ∼95% RH (pas de condensation)

Matériau: alliage d'aluminium (corps du tube), 316L (liquide de contact)

Classe de protection: IP65 (à l'épreuve de la poussière et de l'eau, utilisation en extérieur)

Installation: horizontale / verticale, pas besoin de section de tuyau droite (avantage du type thermique)

4. Caractéristiques clés

Principe de type thermique MEMS: mesure directe du débit de masse, sans compensation température/pression

Puce à faible consommation d'énergie: stabilité à long terme, faible dérive

Stockage des données: les enregistrements historiques peuvent être exportés pour analyse

Casque en alliage d'aluminium: léger (environ 1,2 kg), résistant aux vibrations

III. Principales applications

1. Mesure des gaz industriels (noyau)

Air comprimé: surveillance de l'utilisation du gaz par l'atelier ou l'équipement, répartition des coûts énergétiques, audit des économies d'énergie

L'azote / l'oxygène / l'argon: produits chimiques, électronique, soudage, traitement thermique, contrôle du débit des gaz

Dioxyde de carbone: emballages alimentaires, serres, gaz de protection contre le soudage

2Environnement et énergie

Gaux usés / gaz d'échappement: surveillance des gaz d'émission propres à faible concentration

Gaz / biogaz: mesure du débit de qualité du gaz domestique / industriel (sec et exempt d'impuretés)

Gestion de l'énergie: surveillance de la consommation d'énergie des gaz d'usine, comptabilité des coûts

3. Soutien à la fabrication

Électronique / semi-conducteurs: régulation précise du rapport et du débit des gaz de haute pureté (N2/O2/Ar)

Produits alimentaires /: Surveillance des gaz stériles, débit de gaz de protection

Soudage/coupe: contrôle stable du gaz de protection (Ar/CO2)

4Équipement de laboratoire et général

Gaz expérimental: faible débit, rapport et mesure de gaz de haute précision

Contrôle de la combustion: contrôle en boucle fermée du débit de qualité du gaz / gaz auxiliaire

IV. Comparaison des modèles (semblable série)

MF2025BE-AB-A: DN25, 2×100 m3/h, RS485 + 4-20mA, avec affichage (ce modèle)

MF2032: DN32, 5·160 m3/h

MF2050: DN50, 10 ‰ 400 m3/h

V. Installation et notes

Le milieu doit être sec, propre, exempt d'huile et sans eau condensée.

Évitez les vibrations fortes, les interférences électromagnétiques fortes (à l'écart du convertisseur de fréquence)

Lorsqu'il est installé horizontalement, l'écran est orienté vers le haut; lorsqu'il est installé verticalement, la direction du débit est de bas en haut
