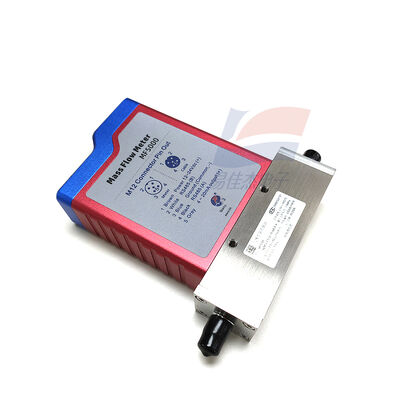

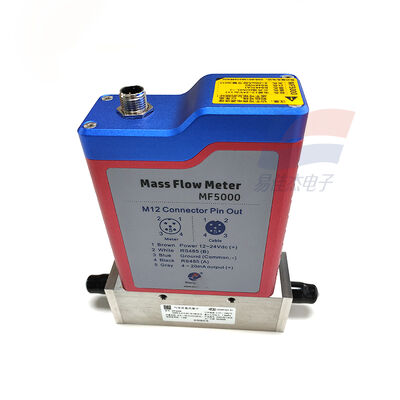

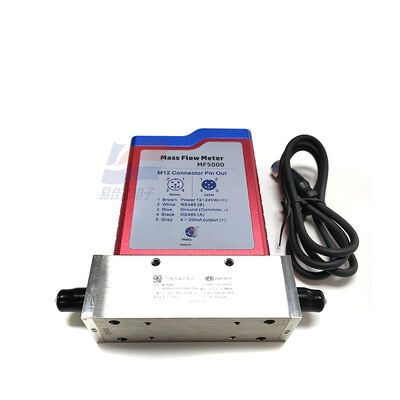

YJJ MF5006-N2M-E-0,5-50-15-AB-D-A MEMS Débitmètre de masse de gaz thermique 0,5-50 SLPM 1,5MPa

Description du produit:

YJJ MF5006-N2M-E-0.5-50-15-AB-D-A MEMS Débitmètre de masse thermique de gaz 0,5 à 50 SLPM 1,5MPa

Caractéristiques:

I. Démontage du modèle (signification détaillée de chaque position)

Les produits de la catégorie 1 ne sont pas soumis à des contrôles de qualité.

MF5006: Série DN6 (diamètre intérieur 6 mm, interface 1/4")

N2: gaz standard = azote (N2)

M: Principe du débit thermique de masse MEMS

E: coquille en alliage d'aluminium

0.5: portée minimale 0,5 SLPM (litres standard par minute à 20 °C / 1 atm)

50: portée maximale 50 SLPM

15: Pression de travail maximale de 1,5 MPa

AB: sortie = 4-20mA + RS485 (modbus-RTU)

D: avec écran LCD (flux instantané + flux cumulé)

R: Configuration standard (pas de personnalisation spéciale)

II. Paramètres du noyau (MF5006-N2M-E-0,5-50-15-AB-D-A)

1. Performance de mesure

Moyen mesuré: N2, Air, O2, Ar, CO2, etc. Sec, propre, exempt d'huile, sans gaz de condensation

L'interface de perçage: DN6, 1/4" fil intérieur (G1/4 ou NPT1/4)

Plage (N2, 20°C / 1 atm): 0,5 à 50 SLPM (litres standard / minute)

La précision: ± 1,5% de lecture + 0,2% de FS

Répétabilité: ≤ ± 0,5% FS

Ratio de portée: 100:1 (portée large, faible sensibilité au débit)

Temps de réponse: ≤ 100 ms (suivre rapidement les changements de flux)

Débit de départ: bas à 8 mm/s (débit extrêmement faible mesurable)

2- Électrique et sortie

L'alimentation électrique: 1224 VDC ± 10%, consommation d'énergie < 2 W

Sortie analogique: 4 ‰ 20 mA (correspondant à 0 ‰ 50 SLPM)

Communication: RS485 (Modbus-RTU), télécommunication mise en réseau

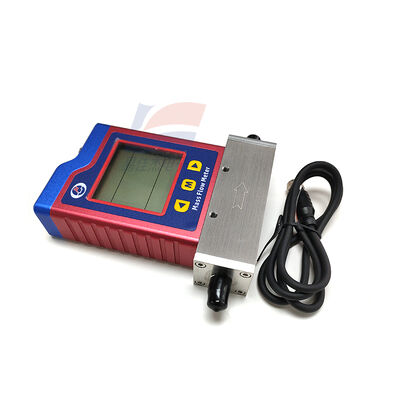

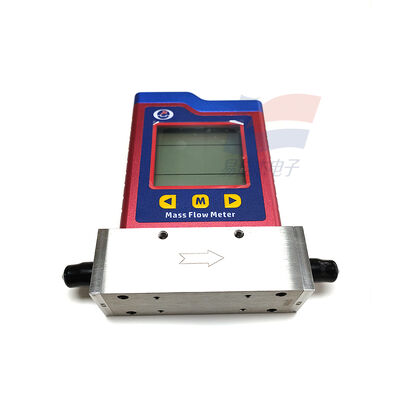

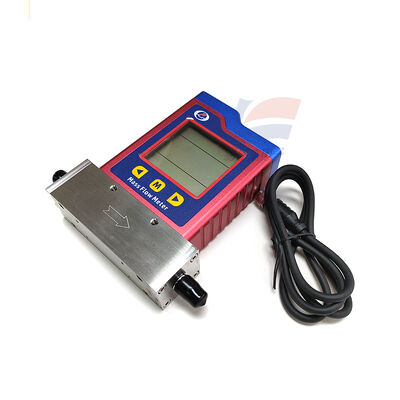

Affichage: écran LCD, affiche le débit instantané (SLPM) + le débit cumulé

3Mécanique et environnement

Matériau de la coque: alliage d'aluminium (type E), léger, résistant à la corrosion

Matériau de contact: acier inoxydable 316L

Pression de fonctionnement: ≤ 1,5 MPa (15 bar)

Température de fonctionnement: -20°C à +60°C

L'humidité est de 0 à 95% RH (pas de condensation)

Grade de protection: IP40 (à l'épreuve de la poussière, en intérieur ou en milieu industriel général)

Installation: Installation horizontale / verticale à volonté, aucun segment de tuyau droit n'est requis (avantage de la thermique MEMS)

4Principales caractéristiques

MEMS thermique: mesure directe du débit de masse, sans compensation de température / pression, précisionAffect des fluctuations de température / pression

Pression différentielle ultra-faible: perte de pression minimale, adaptée aux systèmes à basse pression et à petit débit

Haute stabilité: dérive au point zéro, faible et sans entretien à long terme

III. Principales applications (mesure précise des gaz à faible débit et de petits trous)

1. Semi-conducteurs / électronique (scénario de base)

Nitrogen (N2), oxygène (O2), argon (Ar) de haute pureté, ratio de gaz de procédé et surveillance du débit

Contrôle de précision des gaz à petit débit dans les équipements de traitement des plaquettes, de diffusion, de gravure et de dépôt

2Médical / pharmaceutique

Surveillance du débit d'oxygène et d'azote hospitalier (respirateurs, appareils anesthésiques)

Mesure précise des gaz stériles pharmaceutiques et des gaz de protection (N2/Ar)

3Laboratoire / Recherche

Faible débit, mélange, surveillance des gaz de réaction des gaz expérimentaux (N2/O2/Ar/CO2)

Mesure des gaz à faible débit pour la catalyse, la combustion, l'échantillonnage environnemental, etc.

4. Automatisation industrielle

Contrôle stable du gaz de protection de soudage à faible débit (Ar/CO2)

Surveillance du débit de traitement précis, équipement d'inspection

Petite branche de mesure de la consommation d'énergie de fin d'air comprimé/équipement

5. Environnement / Nouvelle énergie

Prélèvement des gaz d'échappement et des gaz de résidu de faible concentration

Mesure du gaz d'hydrogène à basse concentration pour les piles à combustible à hydrogène

Les spécifications:
