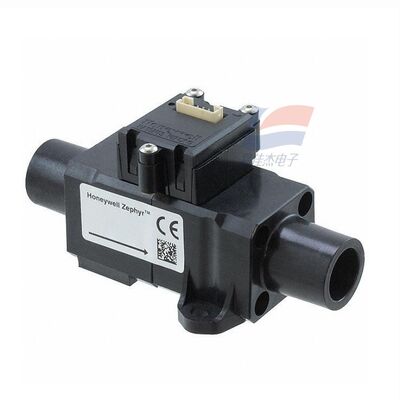

YJJ HAFUHH0050L4AXT MEMS Capteur de débit thermique de masse à usage médical 0-50SLPM

Description du produit:

YJJ HAFUHH0050L4AXT MEMS Capteur de débit thermique de masse à usage médical 0-50SLPM

Caractéristiques:

I. Paramètres du noyau (25°C, 1 atm)

Modèle: HAFUHH0050L4AXT

Médium de mesure: air sec et propre / gaz non corrosif

Plage: 050 SLPM (résolution allant jusqu'à ±0,05 SLPM)

Précision: ±0,5% FS (échelle complète), ±0,5% de lecture

Répétabilité: ±0,1% FS

Temps de réponse: ≤ 1 ms (mesure dynamique rapide)

Interface de sortie: I2C (numérique), niveau 3,3 V

Voltage de l'alimentation électrique: 3 ̊10 VDC (typiquement 3,3 ̊/5 V)

Consommation d'énergie: statique d'environ 25 mW, maximale ≤ 60 mW

Température de fonctionnement: -20°C à +70°C; compensation moyenne de 0°C à +50°C

Résistance à la pression: 60 psi maximum (environ 4 bar)

Taille de l'interface: connecteur mâle conique de 22 mm (connexion rapide pneumatique)

Emballage: connecteur SIP à 6 broches, boîtier thermoplastique ignifuge

Durée de vie: > 5 ans (exploitation normale), conforme à la directive RoHS

II. Principe de fonctionnement

Utilise la technologie de microbridge thermique MEMS:

La puce comprend une résistance thermique isolée + des résistances de détection de température en amont et en aval;

Le débit d'air élimine la chaleur, et la différence de température entre les eaux en amont et en aval est proportionnelle au débit de masse;

La puce ASIC complète la compensation de température, la linéarisation, la numérisation et la sortie du signal I2C;

Mesure directement le débit de masse, non affecté par les fluctuations de température/pression.

III. Principales applications

Équipement médical: contrôle précis de l'oxygène/du débit d'air pour les ventilateurs, les appareils anesthésiques, les instruments de fonctionnement pulmonaire;

Automatisation industrielle: proportionnement des gaz, gaz de blindage pour soudage, équipement de détection des fuites, surveillance du débit de masse des gaz;

Surveillance environnementale: étalonnage du débit de la pompe d'échantillonnage d'air, stabilité du débit de l'analyseur de gaz;

Appareils/air frais: systèmes d'air frais haut de gamme, purificateurs d'air avec régulation du volume du vent en boucle fermée;

Instruments de recherche: gazoducs de laboratoire, mesure de débit par équipement pneumatique de précision.

Les spécifications:
