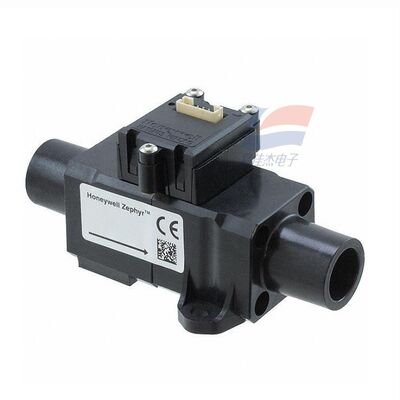

YJJ HAFUHT0050L4AXT MEMS Capteur de débit thermique de masse 0-50SLPM pour les applications médicales / industrielles

Description du produit:

YJJ HAFUHT0050L4AXT MEMS Capteur de débit thermique de masse 0-50SLPM pour les applications médicales / industrielles

Caractéristiques:

I. Paramètres du noyau (25°C, 1 atm)

Modèle: HAFUHT0050L4AXT

Médium de mesure: air sec et propre / gaz non corrosif

Autonomie: 0 ̊50 SLPM (litres standard par minute)

La précision est de ±0,5% FS (échelle complète).

Résolution: au moins 0,002 SLPM

Temps de réponse: ≤ 1 ms (mesure dynamique rapide)

Interface de sortie: I2C (numérique), adresse slave 0x49, niveau 3.3V

Voltage de l'alimentation électrique: 3 ̊10 VDC (Typical 3.3/5V)

Consommation d'énergie: statique d'environ 25 mW, maximale ≤ 60 mW

Température de fonctionnement: -20°C à +70°C; compensation moyenne de 0°C à +50°C

Résistance à la pression: 60 psi maximum (environ 4 bar)

Taille de l'interface: fil interne G3/8 (ISO 1179), compatible avec le connecteur ISO 5356

Emballage: connecteur SIP à 6 broches, boîtier thermoplastique ignifuge

Durée de vie: > 5 ans (opération normale), conforme à la directive RoHS

II. Interprétation du modèle (HAFUHT0050L4AXT)

HAF: série Zephyr

U: à usage général

HT: haute précision + interface filetée (différente de l'insertion rapide de HH)

0050: à pleine échelle 50 SLPM

L4: sortie I2C, port de fil G3/8

AXT: configuration standard, sans options spéciales

III. Principe de fonctionnement

Utilisation de la technologie des microbridges thermiques MEMS:

La puce est équipée d'une résistance thermique isolée + de capteurs de température en amont et en aval;

Le débit d'air élimine la chaleur et la différence de température entre les eaux en amont et en aval est proportionnelle au débit de masse;

La puce ASIC complète la compensation de température, la linéarisation, la numérisation et les sorties de signaux I2C;

Mesure directe du débit de masse, non affectée par les fluctuations de température/pression.

IV. Principales applications

Équipement médical: respirateurs, appareils d'anesthésie, compteurs de la fonction pulmonaire pour un contrôle précis du débit d'oxygène et d'air;

Automatisation industrielle: mélange de gaz, gaz de protection contre le soudage, équipement de détection de fuites, surveillance du débit de masse de gaz;

Surveillance environnementale: étalonnage du débit de la pompe d'échantillonnage d'air, stabilité du débit de l'analyseur de gaz;

Appareils/air frais: systèmes de haute qualité d'air frais, purificateurs d'air pour le contrôle en boucle fermée du volume d'air;

Instruments de recherche: gazoducs de laboratoire, mesure de débit par équipement pneumatique de précision.

Les spécifications:
