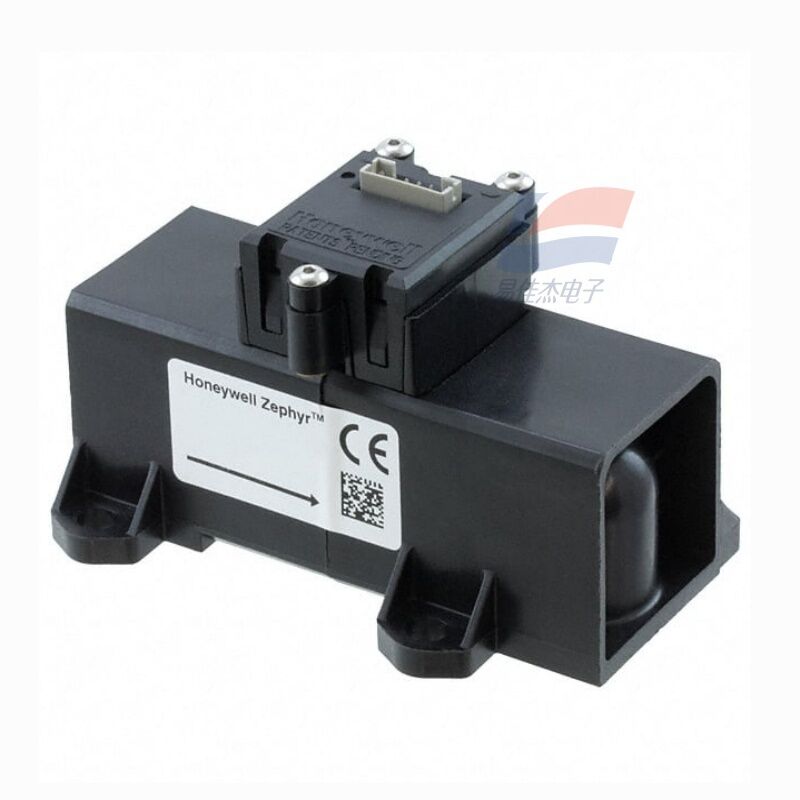

YJJ HAFUHM0020L4AXT Capteur de débit massique thermique 0-20SLPM pour applications médicales

Description du produit:

YJJ HAFUHM0020L4AXT Capteur de débit thermique de masse 0-20SLPM pour les applications médicales

Caractéristiques:

I. Paramètres du noyau (25°C, 1 atm, air)

Modèle: HAFUHM0020L4AXT

Médium de mesure: air sec, propre et exempt d'huile / gaz non corrosif

Plage: 0 ̊20 SLPM (litres standard par minute)

Précision: ±0,5% FS (échelle complète), ±0,5% de lecture

Répétabilité: ±0,1% FS

Résolution: jusqu'à 0,002 SLPM

Temps de réponse: ≤ 1 ms (dynamique rapide)

Interface de sortie: I2C (numérique), adresse slave 0x49, niveau 3.3V

Voltage de l'alimentation électrique: 3 ̊10 VDC (typiquement 3,3 V/5 V)

Consommation d'énergie: statique d'environ 25 mW, maximale ≤ 60 mW

Température de fonctionnement: -20°C à +70°C; compensation moyenne de 0°C à +50°C

Résistance à la pression: maximum 60 psi (≈4 bar)

Interface: connecteur mâle conique de 22 mm (ISO 5356), type à insertion rapide

Emballage: connecteur SIP à 6 broches, boîtier thermoplastique ignifuge

Certification: conforme à la réglementation RoHS, isolant de qualité médicale et anti-interférences

II. Interprétation du modèle (HAFUHM0020L4AXT)

HAF: série Zephyr

U: type universel

HM: haute précision + canal de petite portée (différent de HH/HT)

0020: échelle complète 20 SLPM

L4: sortie I2C, interface d'insertion rapide de 22 mm

AXT: configuration standard, sans options spéciales

III. Principe de fonctionnement

À l'aide de microbridges thermiques MEMS:

La puce intègre une résistance de chauffage isolante + des résistances de détection de température en amont et en aval;

Le débit d'air élimine la chaleur, la différence de température en amont et en aval du courant de l'air

Le système ASIC intégré complète la compensation de température, la linéarisation, la numérisation et les sorties I2C;

Mesure directement le débit de masse, non affecté par les fluctuations de température/pression.

IV. Principales applications (scenarios de haute précision à faible débit)

Équipement médical:

Contrôle précis du rapport oxygène/air dans les ventilateurs / machines anesthésiques

Surveillance à faible débit pour les instruments de fonction pulmonaire, nébuliseurs (020 SLPM)

Automatisation industrielle:

Proportionnement précis des gaz (tels que le gaz de blindage de soudage, le gaz inerte)

Équipement de détection des fuites, étalonnage et stabilité à faible débit de l'analyseur de gaz

Surveillance environnementale

Contrôle en boucle fermée à faible débit pour pompes à échantillonnage d'air, analyseurs de COV

Recherche et laboratoire:

Mesure du micro-débit pour les gazoducs, équipements pneumatiques de précision

Appareils / air frais:

Purificateurs d'air haut de gamme, air frais de qualité médicale avec rétroaction de faible débit
