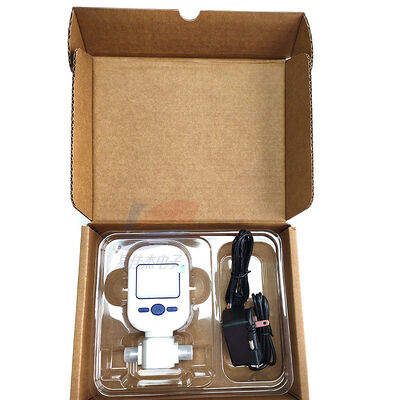

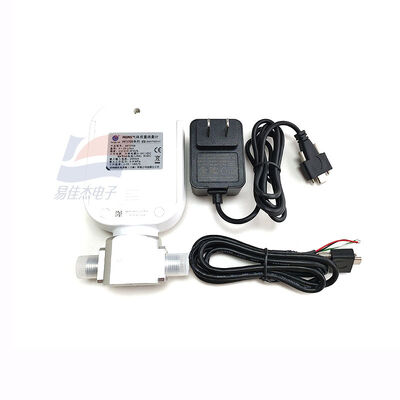

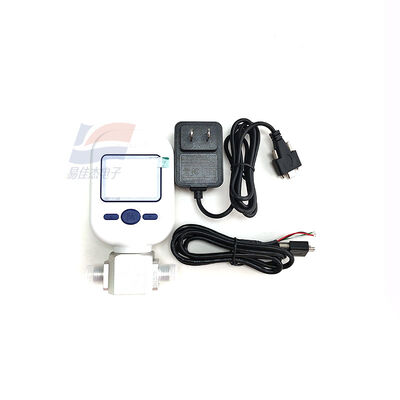

YJJ MF5706-G-20-B-A 0-20L/min MEMS Micromètre de débit de masse de gaz thermique

Description du produit :

YJJ MF5706-G-20-BA 0-20L/min MEMS Micro débitmètre massique de gaz thermique

Caractéristiques:

I. Explication du modèle

MF5706 : Spécification de la série (corps de petit diamètre)

G : Type de gaz général

20 : Plage 0 - 20 L/min (SLPM)

B : affichage numérique local LCD

A : sortie de communication standard RS485-Modbus

II. Paramètres techniques de base

Principe de mesure : débit massique thermique MEMS, pas besoin de compensation de température et de pression, mesure directement le débit massique

Plage : 0 - 20 L/min (litres/minute)

Précision de mesure : ± (2 % de lecture + 0,5 % FS) ; Répétabilité ≤ 0,5% FS

Temps de réponse : ≤ 2 secondes ; Rapport de plage 80:1, démarrez la mesure même à très faible débit

Milieu : Air, oxygène, azote, argon, dioxyde de carbone, etc. gaz de processus inertes/communs

Pression de service : ≤ 0,8 MPa ; résiste à une pression de 1,0 MPa, perte de charge ≤ 600 Pa

Température : moyenne -20 à 70℃, environnement -10 à 55℃

Interface : filetage extérieur NPT1/4 (DN6), taille du corps 67 × 40 mm, corps de vanne en laiton

Alimentation : 4 piles AA (durée de vie de la batterie > 60 jours) / alimentation externe 5 - 12 V CC, consommation électrique < 10 mW

Affichage : écran LCD, débit instantané (L/min) + débit cumulé (Nm³), prend en charge la réinitialisation totale et l'alarme de dépassement de limite

Sortie : RS485 Modbus-RTU, collecte de données en réseau PLC de contrôle industriel (communication standard de code A)

III. Applications du produit

1. Matériel médical (force principale)

Ventilateurs respiratoires/machine d'anesthésie surveillance du débit de la branche d'alimentation en oxygène et en air, mesure précise de la consommation instantanée et cumulée de gaz d'alimentation en oxygène

Générateurs d'oxygène médical, chambres à oxygène hyperbares, dispositifs portables d'alimentation en oxygène, contrôle du débit, mesure de facturation

2. Instruments de laboratoire

Chromatographie en phase gazeuse, analyseurs de gaz, détecteurs de fuites gaz vecteur (N₂/Ar/O₂) alimentation précise en gaz, contrôle quantitatif à faible débit

Rapport de gaz de recherche scientifique, statistiques de flux de gaz d'essai de vieillissement

3. Gestion des gaz industriels

Soudage laser, découpe plasma, mesure de la consommation d'azote/gaz de protection ;

Remplissage d'azote pour la conservation des aliments, surveillance quantitative de l'inflation des machines d'emballage ;

Statistiques de consommation de gaz branche air comprimé atelier, détection de fuite

4. Protection de l'environnement/détection de gaz

Échantillonnage de fumée, détection de gaz d'échappement, mesure d'échantillonnage de gaz à petit débit, surveillance des gaz de sortie du générateur de gaz.

IV. Distinction de la série

MF5706-G-10 : 0 - 10 L/min (plage plus petite)

MF5708-G-100 : 0 - 100 L/min (plage de débit moyen-grand)

MF5712-G-250 : 0 - 250 L/min (large plage de débit)
