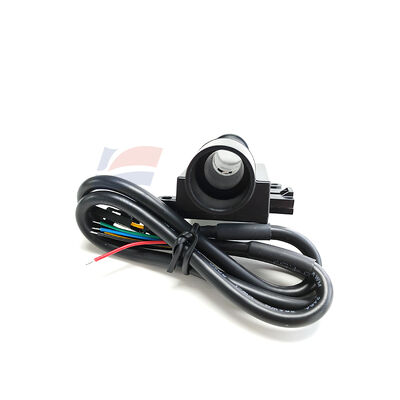

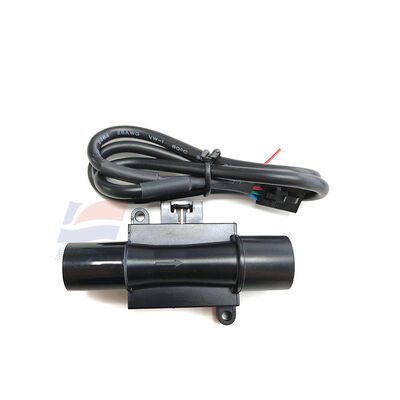

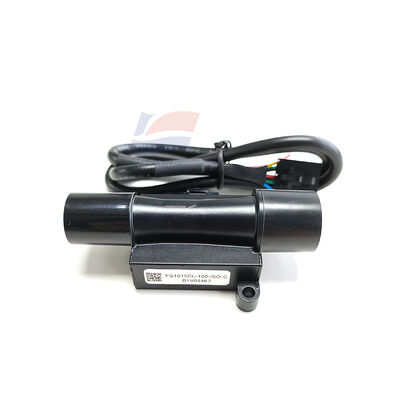

YJJ FS1015CL-100-ISO-C MEMS débitmètre de masse de gaz thermique 0-100SLPM équipement médical

Description du produit:

YJJ FS1015CL-100-ISO-C MEMS débitmètre de masse de gaz thermique 0-100SLPM équipement médical

Caractéristiques:

I. Explication du modèle

FS1015CL: série de débit thermique de masse MEMS SiXiang (sans structure directe à débit divisé)

100: Plage de 0 à 100 SLPM (litres standard par minute, à pression standard et à 20 °C)

ISO: interface de la canule standard médicale ISO15mm (généralement utilisée dans les ventilateurs)

C: sortie double: tension analogique de 0,5 à 4,5 V + signal numérique IIC

II. Principes électriques et paramètres de performance

Plage: 0 à 100 SLPM, rapport de plage 100:1 (peut mesurer des débits très faibles), débit de démarrage minimum < 0,5 SLPM

Précision: ± 1,5% de lecture + 0,2% FS); répétabilité ≤ 0,25% FS

Énergie: CC 5V ± 5%, consommation totale ≤ 50 mW (faible consommation, alimentation intégrée dans l'appareil) Sortie

Simulation: tension linéaire de 0,5 V (0 débit) à 4,5 V (100 SLPM à pleine échelle)

Numérique: communication IIC, connexion directe au microcontrôleur/PLC pour la lecture des valeurs de débit de masse

Résistance à la pression: résistance à la pression maximale 0,2 MPa (2 bar), perte de pression de travail normale ≈ 1300 Pa (perte de pression faible, pas de surpression)

Vitesse de réponse: ≤ 8 ms, capture rapide du débit instantané

Médias applicables: Air, O2, N2, gaz médical mélangé, etc. Gases propres et secs sans huile, vapeur d'eau, poussière

Environnement de travail: 10 à 55°C, PPS, recyclables après désinfection médicale à l'alcool

III. Avantages du produit

Mesure du débit thermique de masse, aucune compensation de température et de pression n'est nécessaire, donne directement le débit de masse standard (non affecté par les fluctuations de température et de pression)

Légère sans structure de contournement, faible perte de pression, n'obstrue pas la trajectoire du gaz; connexion rapide ISO15 médicale, insertion et retrait directs pour les conduites de ventilation

Petite dérive à zéro, grande stabilité, pas susceptible de dérive dans les équipements médicaux en fonctionnement continu à long terme

IV. Objectifs de la demande

1Équipement médical (force principale)

Respirateurs/appareils d'anesthésie: surveillance en temps réel du débit d'oxygène, gaz mélangé air-oxygène, contrôle en boucle fermée de la concentration d'oxygène, statistiques du volume des marées; composants standard pour l'unité de soins intensifs,ventilateurs d'urgence

Générateurs d'oxygène, ventilateurs non invasifs: collecte du débit d'entrée/sortie, protection contre l'interruption anormale du débit

Endoscopes médicaux, équipements à gaz thérapeutiques: contrôle du débit de gaz d'alimentation

2Laboratoires industriels

Dispositif de rapport de gaz: rapport quantitatif de l'azote et de l'air, alimentation précise en gaz sur le tracé du gaz de laboratoire

Équipement de détection des fuites, analyseur de gaz: collecte en temps réel du débit des sources de gaz à courte portée

Pré-traitement de la fumée environnementale, mesure de la trajectoire des gaz d'essai de combustion catalytique de petite taille

3. Nouvelles énergies et automatisation

Surveillance du débit d'entrée d'hydrogène-air des piles à combustible, surveillance quantitative des gaz des petits équipements de combustion

Les spécifications:
