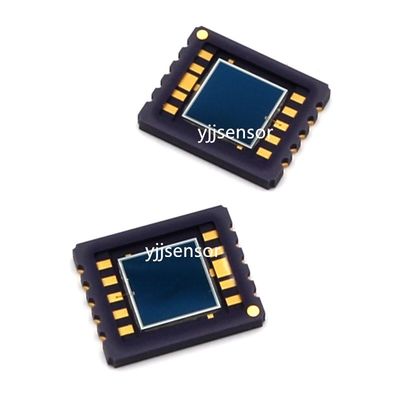

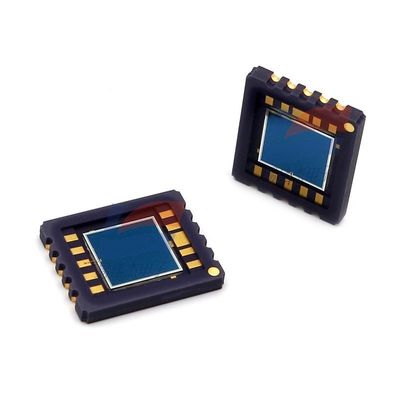

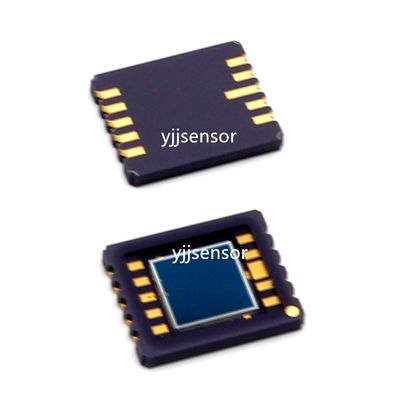

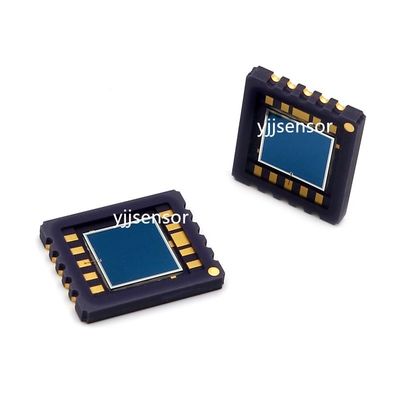

YJJ S5990-01 détecteur bidimensionnel PSD sensible à la Position mesure de Position optique à Photodiode

Description du produit :

Photodiode de détecteur sensible à la Position PSD bidimensionnelle YJJ S5990-01 pour la mesure de Position optique

Caractéristiques:

Type d'appareil : PSD bidimensionnel à quatre côtés (Détecteur sensible à la position, un type de photodiode spéciale)

Distinction du modèle

S5990-01 : Modèle à montage sur plateau et en surface ;

S5990-11 : modèle de production de ruban adhésif en rouleau à montage en surface ;

La même série de grande taille : S5991-01 (surface photosensible 9×9mm)

Principe de base

Photodiode en silicium à électrode séparée à quatre côtés. Lorsque le point lumineux tombe sur n'importe quelle position de la surface photosensible 4 × 4 mm, les quatre chemins du photocourant de sortie des anodes X1/X2/Y1/Y2 correspondent linéairement aux coordonnées du point lumineux ; le circuit principal calcule le rapport des quatre courants et peut calculer les coordonnées bidimensionnelles précises X et Y, sans avoir besoin d'un réseau de pixels, d'une détection de position continue et d'une vitesse de réponse extrêmement rapide.

II. Paramètres du noyau optique et électrique (Ta = 25 ℃, conditions de test standard)

1. Tableau des paramètres spectraux optiques

Paramètres Spécifications typiques

Zone photosensible efficace 4 mm × 4 mm

Plage de réponse spectrale 320 ~ 1 100 nm (ultraviolet au proche infrarouge)

Longueur d'onde de réponse maximale λp 960 nm (compatible avec le laser infrarouge 905/960 nm)

Sensibilité de réponse maximale 0,6 A/W

2. Tableau des performances de détection de position

Paramètres Indicateurs

Erreur de détection de position ±70 μm (typique), maximum ±150 μm

Photocourant de saturation 500μA (VR=5V, charge 1kΩ)

Résistance interpolaire 7kΩ (polarisation 0,1V)

Temps de réponse d'augmentation tr 1μs (suivi de spot à grande vitesse)

Capacité de jonction terminale 70 ~ 150pF

ID de courant d'obscurité (VR=5 V) Typique 0,5 nA, maximum 10 nA (faible bruit, adapté à une lumière faible)

3. Paramètres limites du pôle

Tension de polarisation inverse maximale : 20 V (tension de fonctionnement conventionnelle recommandée 5 V)

Température de fonctionnement : -20 ℃ ~ +60 ℃

Température de stockage : -40 ℃ ~ +80 ℃

Épaisseur du boîtier : boîtier de montage en surface en céramique ultra-mince de 1,26 mm, compatible avec le soudage par refusion SMT

Matériau de la fenêtre : résine de silicone (meilleure transmission de la lumière ultraviolette que l'époxy)

4. Définitions des broches (montage en surface 10 broches)

Anode X1

Pied vide NC

Anode X2

Pied vide NC

Cathode commune

Pied vide NC

Anode Y1

Pied vide NC

Anode Y2

Pied vide NC
