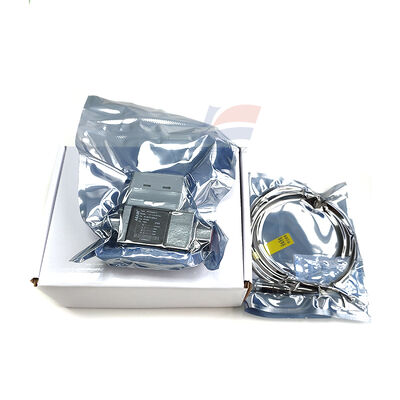

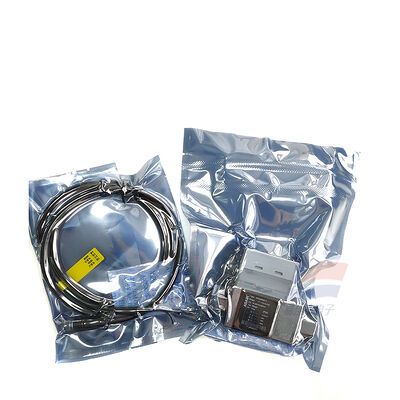

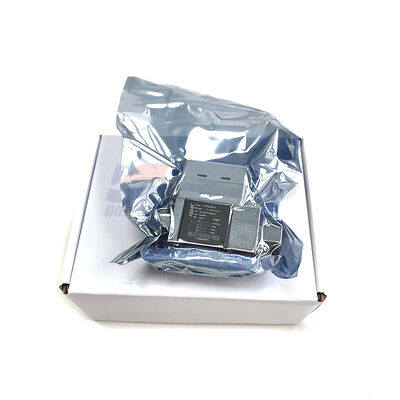

YJJ AFD5004R10 Capteur de débit de liquide vortex de 0,5 à 4 L/min pour le refroidissement des équipements industriels

Description du produit :

YJJ AFD5004R10 Capteur de débit de liquide Vortex de 0,5 à 4 L/min pour le refroidissement des équipements industriels

Caractéristiques:

I. Paramètres clés (spécifications officielles)
Modèle : AFD5004R10 (série ASAIR AFD5)
Principe de mesure : Von Karman Vortex (Vortex)
Plage de débit : 0,5 - 4 L/min (pour les liquides)
Précision : < ±3,0 % FS ; Répétabilité < 2,0 %
Spécifications de l'interface : G3/8 (DN10), filetage union
Signal de sortie : RS485 (Modbus RTU), R10 = RS485 + affichage
Tension d'alimentation : 18 - 28 VDC (typique 24 V)
Milieu : eau, huile, liquide propre à faible viscosité
Matériaux de contact : PPS (coque) + SUS304 (canal d'écoulement), résistant à la corrosion
Pression de service : 10 bars (maximum 16 bars)
Température de fonctionnement : -20 ℃ - +60 ℃
Perte de pression : faible perte de pression, économie d'énergie
Degré de protection : IP65
Taille/poids : environ 80 × 45 × 35 mm ; Environ 350g
II. Principe de fonctionnement
Le fluide circule à travers la plaque de diffusion interne → génère des vortex périodiques (Von Karman Vortex) → le capteur intégré détecte la fréquence du vortex → la fréquence est proportionnelle au débit → la puce la convertit en valeur de débit → affichage local + téléchargement RS485.
Avantages principaux : pas de pièces mobiles, pas d'usure, pas de dérive, longue durée de vie, résistant à la corrosion.
III. Principales applications (mesure précise de liquide à petit débit)
Automatisation industrielle
Dosage de produits chimiques/contrôle de ratio (tels que réactifs, solvants)
Surveillance du débit de semi-conducteurs/électroniques d'eau ultra pure/de fluide de nettoyage
Surveillance de flux de circulation de liquide de galvanoplastie/traitement de surface
Laboratoire et équipement médical
Contrôle précis du débit d'eau de refroidissement/de réactif pour les instruments expérimentaux
Équipement médical (tel que machines de dialyse, analyseurs) pour la mesure de liquides à petit débit
Protection de l'environnement et traitement de l'eau
Eau de sortie des équipements de traitement des eaux usées à petite échelle/surveillance du dosage
Équipement de purification de l'eau/mesure et contrôle du débit de sortie de la machine à eau potable
Énergie et machines générales
Surveillance de petits débits d'huile lubrifiante dans les systèmes hydrauliques/de lubrification
Surveillance de la consommation de carburant à petit débit dans les systèmes de carburant
