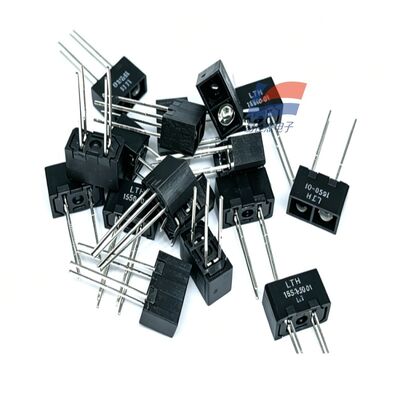

YJJ LTH-1550-01 Capteur photoélectrique Commutateur photoélectrique Réflecteur Commutateur photoélectrique

Description du produit :

Capteur photoélectrique YJJ LTH-1550-01 - Interrupteur photoélectrique - Interrupteur photoélectrique réfléchissant - Utilisé dans les équipements automatisés

Caractéristiques:

I. Informations de base sur le produit
Marque: LITEON (usine d'origine de Taiwan)
Modèle : LTH-1550-01

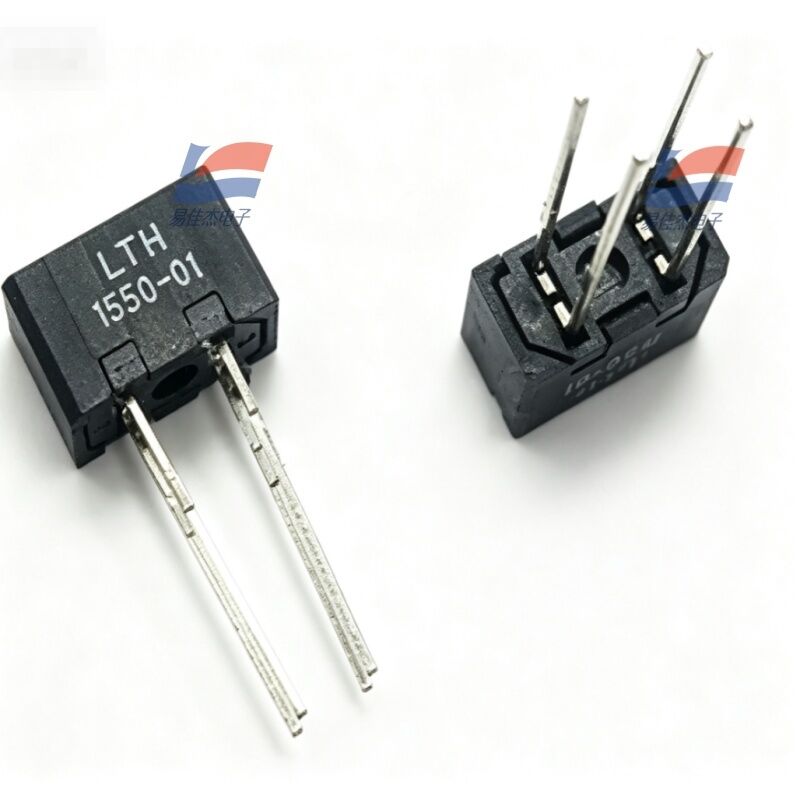

Type : capteur photoélectrique réfléchissant (interrupteur photoélectrique réfléchissant)
Contenu : DIP4, montage en surface, 4 broches, pas standard de 2,54 mm
Distance de détection standard : 3,81 mm (plage de détection optimale)
Certification : conforme aux normes environnementales RoHS, adapté à l'électronique industrielle/grand public
II. Principe de structure interne
Intégré de deux composants dans une seule unité :
LED émettrice d'infrarouge de 940 nm (émet de la lumière infrarouge)
Phototransistor NPN (recevoir la lumière infrarouge réfléchie)
Les fenêtres d'émission et de réception sont disposées dans le même sens et côte à côte. Lorsqu'un objet entre dans la plage de détection de 3,81 mm, la lumière infrarouge est réfléchie vers le tube récepteur, le transistor conduit, le niveau change, permettant une détection de présence sans contact. La coque noire est dotée d'une structure d'ombrage qui résiste aux interférences de lumière parasite de l'environnement.
III. Paramètres électriques de base
Valeurs nominales limites
Tableau
Spécification des paramètres
Courant direct de la LED si maximum 60 mA
Tension inverse LED Vr 5V
LED chute avant Vf typique 1,2 V
Courant du collecteur de phototransistor Ic maximum 20 mA
Tension collecteur-émetteur Vceo 30V
Température de fonctionnement -25 ℃ ~ +85 ℃
Température de stockage -55 ℃ ~ +110 ℃
Caractéristiques électriques
Taux de transfert actuel CTR : 50 % ~ 600 %
Vitesse de réponse rapide, adaptée au comptage à grande vitesse et à la détection de position
Sortie en boucle ouverte du collecteur NPN, peut être directement associée à un microcontrôleur monopuce IO
IV. Définition à 4 broches (caractères imprimés vus du dessous, broches de gauche à droite)
Broche 1 : Anode LED (LED+)
Broche 2 : cathode LED (LED-/GND)
Broche 3 : émetteur de phototransistor (E, Common Ground GND)
Broche 4 : collecteur de phototransistor (C, sortie de signal)
Schéma de câblage simple (ESP32 / microcontrôleur monopuce général)
LED + connectée à une résistance de limitation de courant de 220 Ω à 3,3 V/5 V ; LED - Connectée à GND
Phototransistor E connecté à GND ; Collecteur C connecté à IO avec résistance pull-up 10K
Lorsqu'un objet s'approche, IO génère un niveau faible ; aucun objet n'est de haut niveau
V. Avantages principaux du produit
Calibrage d'usine intégré, pas besoin de réglage manuel du trajet lumineux, plug-and-play
Pas de contacts mécaniques, la durée de vie dépasse de loin les micro-interrupteurs mécaniques
Taille compacte, montage en surface sur PCB, adapté à une installation interne dans de petits appareils
Coque d'ombrage noire, ne se déclenche pas lors de l'éclairage intérieur, faible lumière naturelle
Fonctionnement à large plage de température, compatible avec les équipements industriels, les équipements de bureau et les petits appareils électroménagers
VI. Scénarios d'application typiques
Équipement de bureau : Détection de papier, comptage de papier, détection de bourrage papier dans les imprimantes/copieurs
Équipement d'automatisation : détection de présence et d'absence, détection de position limite de petites lignes d'assemblage
Matériel intelligent : Détection de porte des bacs de stockage, détection d'ouverture du couvercle des poubelles, détection simple du niveau de liquide
Équipement financier : guichet automatique, reconnaissance du papier-monnaie de caisse enregistreuse, comptage de billets
