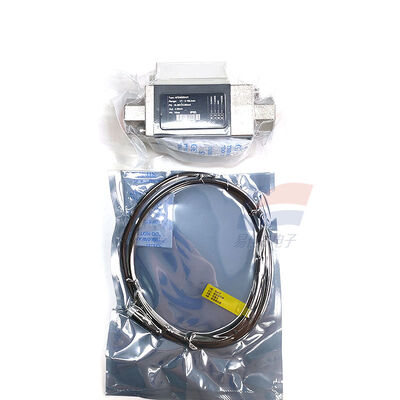

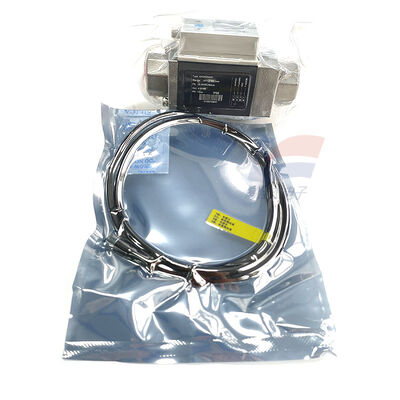

Capteur de débit d'eau liquide Vortex YJJ AFD4020A33 2-16L/min RS485 avec affichage de température pour produits chimiques

Description du produit :

Capteur de débit d'eau liquide vortex YJJ AFD4020A33 2-16 L/min RS485 avec affichage de température pour produits chimiques

Caractéristiques :

I. Principe de détection

Basé sur le principe de la rue de vortex de von Kármán, équipé d'une puce de détection piézoélectrique MEMS ; lorsque le fluide traverse le limiteur, des vortex sont générés, et la fréquence des vortex est proportionnelle au débit du liquide. Il n'y a pas de pièces mobiles sujettes à l'usure à l'intérieur, il est résistant aux liquides impurs et possède une grande stabilité.

II. Paramètres de performance clés

Plage de débit standard : 2 - 16 L/min

Précision de mesure : < ±3,0 % FS

Erreur de répétabilité : ≤ 2,0 % FS

Température admissible du fluide : 0℃ - +90℃ (le milieu ne doit pas geler ni se condenser)

Spécification de pression de travail : pression de travail conventionnelle 10 bar, limite supérieure de pression instantanée supportée 16 bar

III. Paramètres électriques

Tension d'alimentation : 18 - 28 VDC

Configuration de sortie de courant : sortie de signal d'impulsion NPN ; optionnel 4 - 20mA, 1 - 5V, RS485 - Modbus, sortie PNP

Vitesse de réponse : Acquisition rapide du signal vortex, adaptée à la surveillance du débit instantané du liquide

IV. Spécifications environnementales et physiques

Température de l'environnement de travail du capteur : -10℃ - +65℃

Matériau du liquide de contact : acier inoxydable SUS304 + plastique technique PPS, résistant aux produits chimiques courants à base d'eau

Interface de tuyau : filetage intérieur G3/8

Taille du corps principal : corps principal 40×40 mm, longueur totale 59,3 mm, verrouillage hexagonal 31 mm

V. Avantages clés du produit

Aucune pièce mobile interne, aucune usure mécanique, longue durée de vie, faible volume de maintenance à l'avenir

Canal d'écoulement à faible perte de pression, perte de pression très faible dans la conduite, bon effet d'économie d'énergie

Résistant aux impuretés mineures, pas sujet au colmatage, adapté à la circulation d'eau industrielle, aux conditions de dosage chimique

Méthodes de sortie riches, peut être connecté à un automate programmable (PLC), un logiciel d'ordinateur supérieur de débitmètre

Vanne à aiguille intégrée en option, intègre directement une vanne de régulation de débit, élimine les accessoires de vanne externes

Spécifications :
