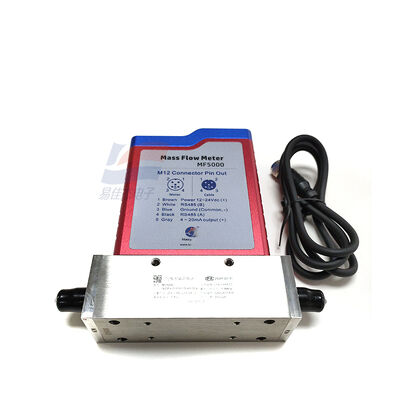

Débitmètre massique de gaz compact YJJ MF5006-N-50-B-D-R pour le contrôle du gaz de protection d'équipement laser

Description du produit :

Débitmètre massique à gaz compact YJJ MF5006-N-50-B-D-R pour le contrôle du gaz de protection des équipements laser

Caractéristiques :

I. Analyse détaillée du tableau des codes de modèle

Explication détaillée du champ de codage

MF5006 Série MF5000, diamètre DN6, orifice d'air à filetage externe 1/4-NPT

N Version standard ordinaire non antidéflagrante, sans écran LCD

50 Plage d'échelle complète 0,5 - 50 SLPM (litres standard par minute)

B Sortie de signal de courant analogique 4-20mA

D Calibré en usine avec de l'air ; prend en charge la commutation des coefficients de correction pour l'azote, l'oxygène, l'argon, le dioxyde de carbone, etc. gaz propres

R Structure de boîtier de version standard de base

II. Principe de mesure

Puce de détection thermique MEMS à différence de température constante, détecte directement le débit massique de gaz, compensation automatique de la température et de la pression intégrée, non affectée par les fluctuations de la pression du gaz d'alimentation et de la température ambiante ; structure de détection de dérivation, perte de pression de pipeline extrêmement faible.

III. Paramètres de performance clés

Plage de débit : 0,5 - 50 SLPM

Précision de mesure : ±(1,5 + 0,5% FS)

Erreur de répétabilité : ≤ ±0,75% FS

Rapport de plage : 100:1, peut mesurer de manière stable de petits débits à de grands débits

Temps de réponse T90 : ≤ 125 ms

Condition de calibration : 20°C, air pur à pression atmosphérique standard

IV. Spécifications électriques

Alimentation : alimentation CC industrielle 8 - 24V CC

Courant de fonctionnement total : ≤ 50 mA

Signal de sortie : spécification B sortie de courant linéaire 4 - 20mA, 4mA correspond à un débit de 0, 20mA correspond à une échelle complète de 50 SLPM

Interface de communication : Pas de RS485, pas d'écran LCD ; convient pour une connexion directe au module d'acquisition PLC

V. Paramètres environnementaux et de tenue en pression

Température ambiante de l'instrument : -20°C ~ +65°C

Température du gaz mesuré : -10°C ~ +55°C

Capacité maximale de tenue en pression : 1,5 MPa (15 bar)

Humidité de fonctionnement : 0 - 95% HR, pas de condensation de vapeur d'eau

Milieu compatible : air, azote, oxygène, argon, dioxyde de carbone, etc. gaz sec et non corrosif

Indice de protection : IP40

VI. Paramètres de la structure mécanique

Interface de pipeline : filetage externe 1/4-NPT

Diamètre intérieur du canal du capteur 6 mm

Matériau de la cavité du trajet de gaz : acier inoxydable 304

Supporte l'installation multidirectionnelle horizontale, verticale

VII. Caractéristiques du produit

Perte de pression ultra-faible, n'entraînera pas d'atténuation de pression du pipeline de gaz d'alimentation

Large rapport de plage, peut mesurer de manière stable un faible débit de gaz de 0,5 SLPM

Sortie de courant industrielle standard 4 - 20mA, câblage simple, compatible avec la plupart des équipements de contrôle industriel

Corps compact sans écran, économise de l'espace d'installation, convient à l'intégration interne dans le trajet de gaz de l'équipement

EMC industrielle anti-interférences électromagnétiques, compatible avec les conditions de laboratoire, de semi-conducteurs, d'équipements de soudage

VIII. Scénarios d'industrie d'application (intégration de mots-clés SEO d'exportation)

Circuit d'alimentation de laboratoire, suivi du trajet de gaz des équipements de production d'oxygène, gaz de protection de soudage, gaz de procédé semi-conducteur, détection de pipeline d'air comprimé, gaz d'entrée de pile à combustible, instrument d'échantillonnage d'air ambiant, système d'alimentation en gaz inerte
