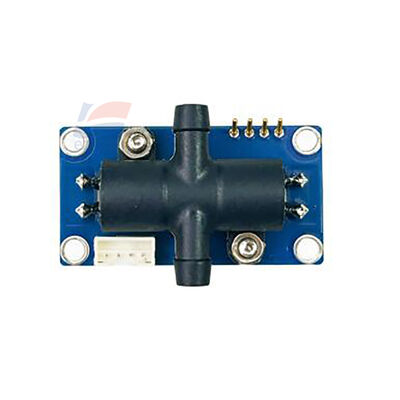

Capteur de débit d'oxygène ultrasonique YJJ DM-OFC-B3 TOF O2 Module avec EMC amélioré

Description du produit:

YJJ DM-OFC-B3 Capteur de débit de concentration d'oxygène par ultrasons Module TOF O2 avec EMC amélioré

Caractéristiques:

Sensor de débit de concentration d'oxygène par ultrasons DM-OFC-B3

Description du paramètre

Modèle: DM-OFC-B3, méthode de différence de temps de vol par ultrasons TOF, version de configuration supérieure de la série DM-OFC, **compensation double température et pression + anti-interférences EMC améliorées**,compatibles avec les ventilateurs médicaux à débit ultra élevé et les équipements d'oxygénothérapie à débit élevé HFNC; uniquement pour les gaz mixtes binaires O2/N2

Informations de base

- Modèle: DM-OFC-B3

- Principe de détection: temps de vol par ultrasons TOF

- Médium de mesure: oxygène + gaz de mélange binaire d'azote (PSA production d'oxygène / gaz de sortie du ventilateur)

- Applications: ventilateurs médicaux, appareils d'oxygénothérapie à haut débit HFNC, unités de production d'oxygène industriel à grand débit; surveillance en ligne simultanée de la pureté de l'oxygène + débit de gaz,ODM intégration complète de la machine, remplacement des anciens capteurs

- Position des versions: B0 version de base → B1 version améliorée → B2 avec compensation de pression → **B3 modèle phare, EMC amélioré, interférence anti-électromagnétique plus forte,adapté aux équipements médicaux**

Paramètres de mesure de base

- Plage de concentration d'O2: ** 20,5% à 95,6% VOL**

- Résolution de la concentration: 0,1% VOL

- précision de concentration: ±1,2% FS (5 à 50°C, double compensation température/pression)

- Plage de débit: **0 ~ 30 L/min**

- Résolution du débit: 0,1 L/min

- Précision du débit: ±0,2 L/min

- Temps de réponse T90: ≤ 0,8 s

- Préchauffage: démarrage rapide, atteint la pleine précision en 2 minutes

Paramètres électriques

- Voltage d'alimentation: 5V DC ~ 12V (DC12V typique)

- courant de travail moyen: ≤ 50 mA

- Sortie de communication: UART TTL 3,3 V (9600 baud), optionnellement RS485

- Intégré: **Algorithme double température + compensation de pression + compatibilité électromagnétique EMC améliorée**, mesure stable en présence d'interférences de motorisation et de commutation de l'alimentation

Conditions environnementales

- Température de travail: 5°C à 50°C

- Humidité de travail: 5 à 85% RH, sans condensation

- Pression tolérée maximale: 180 kPa

- Exigences en matière de gaz d'échantillonnage: préfiltrage et déshumidification, absence d'eau liquide, de poussière, de CO2/VOC et autres gaz d'impuretés

- Durée de vie: ≥ 10 ans, pas d'éléments électrochimiques consommables, exempt d'étalonnage fréquent à long terme

Spécifications physiques

- Dimensions: 120,5 × 22 × 22 mm

- Poids: 25g

- Route du gaz: Route directe du gaz, perte de pression extrêmement faible, aucune restriction de direction pour le gaz d'entrée et de sortie, pratique pour l'intégration des pipelines

Les points de vente des produits

1. technologie ultrasonique TOF, ** collecte simultanée de la pureté de l'oxygène + paramètres de débit**, module unique remplace 2 capteurs

2Compensation double de température et de pression + CEM améliorée, interférence anti-électromagnétique, adaptée aux conditions électromagnétiques complexes des équipements médicaux

3Limite supérieure du débit augmentée à 30 L/min, adaptée aux ventilateurs, aux équipements de traitement de l'oxygène à haut débit HFNC à grand débit

4Aucun élément consommable, longue durée de vie, réduction des coûts d'étalonnage et de maintenance ultérieurs

5. sortie série numérique UART, pratique pour la connexion de la carte mère intégrée, prenant en charge le développement ODM et le remplacement de la maintenance pour les équipements médicaux
